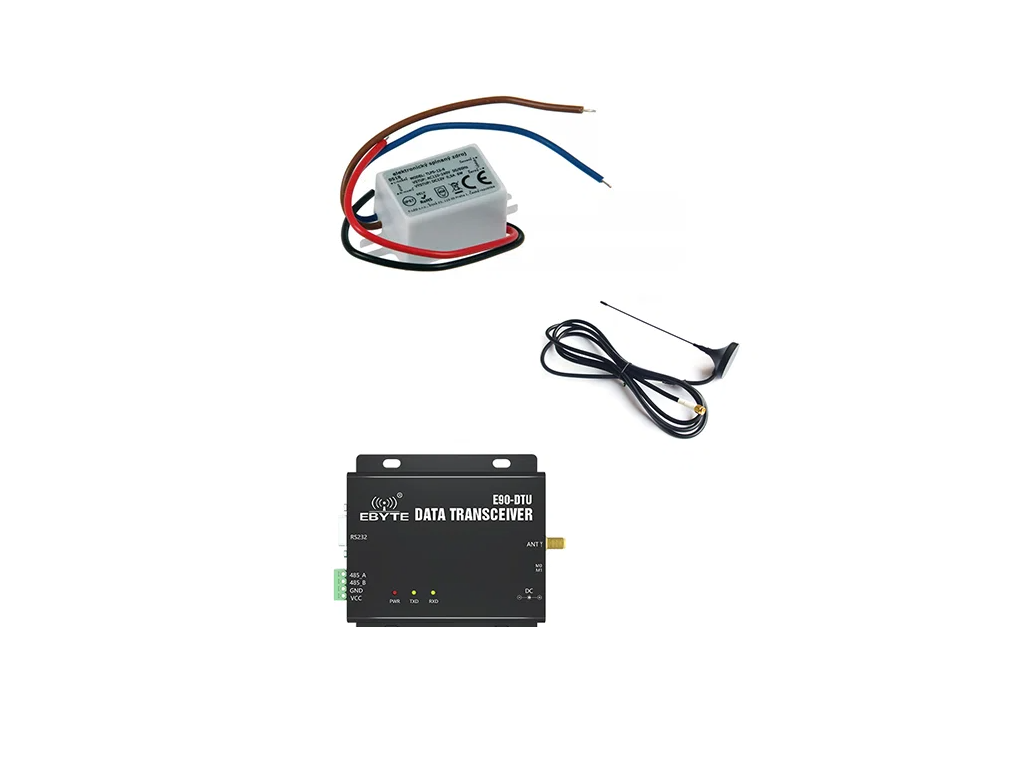

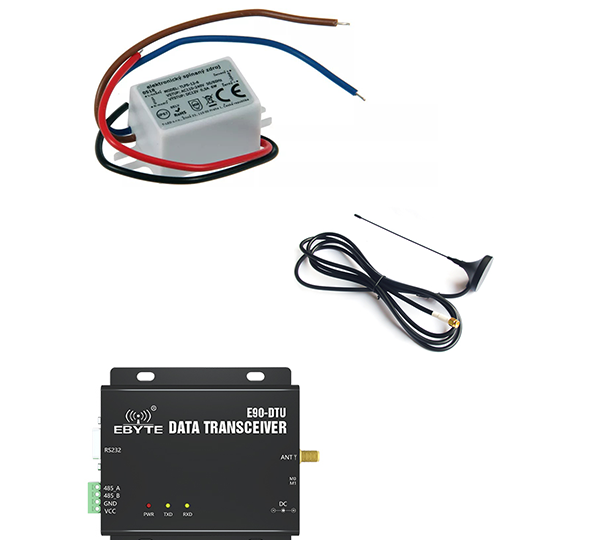

Bezdrátový modul Ebyte E90-DTU-400SL30 RS422/485
Kód: 1761911Související produkty
Detailní popis produktu
Bezdrátový datový transceiver Ebyte E90-DTU-400SL30
Průmyslová bezdrátová jednotka E90-DTU-400SL30 zajišťuje spolehlivý transparentní přenos dat pro sériové linky RS485 a RS232 pomocí modulace LoRa. Představuje spolehlivé řešení pro dálkový přenos telemetrických a řídicích dat z fotovoltaických střídačů, elektroměrů, PLC nebo senzorů v místech, kde je pokládka kabelových tras technicky náročná či neekonomická.
- Dosah bezdrátového spojení až 10 km v otevřeném terénu
- Sériová rozhraní RS485 (svorkovnice) a RS232 (konektor DB9)
- Pokročilá modulace LoRa s vysokou odolností proti rušení a korekcí chyb FEC
Spolehlivá bezdrátová náhrada sériové kabeláže
Ebyte E90-DTU-400SL30 převádí sériovou komunikaci RS485 nebo RS232 na bezdrátový signál v pásmu 410,125 až 493,125 MHz (výchozí 433,125 MHz). Zařízení funguje transparentně – přenáší protokoly jako Modbus RTU bez nutnosti zásahu do aplikačního softwaru. Díky nastavitelnému vysílacímu výkonu až 1 W (30 dBm) a vestavěným algoritmům dopředné korekce chyb (FEC) dokáže modul bezpečně doručit pakety i v prostředí s výrazným elektromagnetickým rušením.
Hlavní výhody
Modulace LoRa s kmitočtovým rozprostřeným spektrem a chybovou korekcí FEC aktivně obnovuje poškozené pakety a zajišťuje stabilní spojení na vzdálenost až 10 km.
Připojení k zařízením je možné přes šroubovací svorkovnici 3,81 mm (RS485) nebo standardní konektor DB9 (RS232). Podporuje paketový režim přizpůsobený pro Modbus.
Kompaktní celohliníkové šasi účinně stíní elektromagnetické rušení, efektivně odvádí teplo a umožňuje spolehlivý provoz v teplotním rozmezí -40 až +85 °C.
Podpora širokého rozsahu stejnosměrného napětí 8 až 28 V DC přes souosý DC konektor nebo svorkovnici. Přepínání provozních a konfiguračních režimů pomocí DIP přepínače.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | bezdrátový datový transceiver (převodník RS485/RS232 na radio) | |
| Komunikační rozhraní | RS232 (DB9 female), RS485 (svorkovnice 3.81 mm) | |
| Pracovní frekvence | 410.125–493.125 MHz (výchozí 433.125 MHz) | |
| Počet kanálů | 84 (poloviční duplex, krok 1 MHz) | |
| Vysílací výkon | 30 dBm (nastavitelný: 21, 24, 27, 30 dBm) | odpovídá max. 1 W |
| Dosah přenosu | až 10 km | v přímé viditelnosti za optimálních podmínek |
| Modulační technologie | LoRa | |
| Rychlost přenosu vzduchem | 0.3, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 62.5 kbps (výchozí 2.4 kbps) | |
| Sériová přenosová rychlost | 1200–115200 bps (výchozí 9600 bps) | |
| Anténní konektor | SMA-K (vnější závit) | impedance 50 Ω |
| Napájecí napětí (V) | 8–28 DC | doporučeno 12 V nebo 24 V DC |
| Vysílací proud | 279 mA při 12 V / 143 mA při 24 V | |
| Klidový proud | 21 mA při 12 V / 14 mA při 24 V | |
| Vyrovnávací paměť (Buffer) | 1000 bajtů | nastavitelný subpaket 32/64/128/240 bajtů |
| Provozní teplota (°C) | -40 až +85 | |
| Materiál pouzdra | hliníková slitina | |
| Šířka (mm) | 62 | |
| Výška (mm) | 82 | |
| Hloubka (mm) | 25 | |
| Váha (kg) | 0.13 | samotná jednotka DTU |
Kde se produkt používá
Přenos dat z elektroměrů, bateriových úložišť a střídačů do centrálního monitoringu či nadřazeného PLC bez nutnosti kopání kabelových tras napříč objektem.
Propojení vzdálených řídicích automatů (PLC), vzdálených I/O periferií a rozvaděčů prostřednictvím standardního protokolu Modbus RTU.
Telemetrie z hladinoměrů, meteorologických stanic, průtokoměrů a environmentálních čidel v rozsáhlých areálech a zemědělských objektech.
S čím je kompatibilní
- Sériové sběrnice a protokoly Kompatibilní s libovolnými zařízeními komunikujícími po lince RS485 (svorky A, B) nebo RS232 (DB9), typicky s protokoly Modbus RTU a proprietárními sériovými rámci.
- Anténní příslušenství Vhodné pro magnetické, prutové či směrové antény pro pásmo 433 MHz zakončené konektorem typu SMA-J s impedancí 50 Ω.
- Napájecí zdroje Kompatibilní s průmyslovými spínanými zdroji se stejnosměrným výstupem v rozsahu 8 až 28 V DC (doporučeno 12 V nebo 24 V DC s proudovou rezervou).
Doporučené příslušenství
Magnetická všesměrová anténa pro pásmo 410–450 MHz se ziskem 3,5 dBi a kabelem 1 m pro zajištění optimálního rádiového dosahu.
Kompaktní napájecí zdroj 12 V DC vhodný pro stabilní napájení vysílací jednotky.
Časté dotazy
Shrnutí
Ebyte E90-DTU-400SL30 je odolný průmyslový transceiver pro bezdrátové přemostění linek RS485 a RS232 na bázi technologie LoRa. S dosahem až 10 km, robustním hliníkovým pouzdrem a širokým napájecím rozsahem je vhodnou volbou pro automatizaci, fotovoltaické instalace a spolehlivý dálkový sběr dat.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| Výrobce: | Ebyte |
| Název produktu výrobce: | Set WIRELESS DATA TRANSMITER |
| Váha vč. obalu (kg): | 0.384 |
| Hmotnost (kg): | 0.192 |
