Řídící jednotka Logitex LXDC power box 1 - 2.3kW

Detailní popis produktu

LXDC POWER BOX 1-2,3kW DC je elektrické zařízení určené pro výkonové přizpůsobení fotovoltaických panelů (FVP) k pevné odporové zátěži výrobků LOGITEX. Zařízení pracuje na základě, v oblasti fotovoltaiky známé, funkce MPPT (Maximum Power Point Tracking). LXDC POWER BOX představuje pro FVP ekvivalentní zátěž, která je regulovaná tak, aby za jakýchkoliv slunečních podmínek byl dosažený maximální výkon odporové zátěže. LXDC POWER BOX se instaluje mezi FVP a vyhřívací – odporovou zátěž výrobků LOGITEX. Elektrická energie produkovaná FVP se standardně přivádí na vstup LXDC POWER BOXu. Před LXDC BOXem musí být ještě instalovaný kombinovaný odpojovač FVP, jehož součástí jsou i tavné pojistky. Zařízením LXDC POWER BOX je možné dosáhnout celoroční energetický přínos v rozsahu 30-40%. Reálně dosažený energetický přínos bude závislý zejména na tom, jak je provedená instalace fotovoltaického zdroje, jaké jsou sluneční podmínky v místě instalace, jaké jsou místní klimatické podmínky, ale také jaký je způsob vlastního provozu výrobků LOGITEX - ohřev teplé vody (TV) a vytápění.
Výkonové přizpůsobení spirály k FVP u LXDC POWER BOXu funguje ne na bázi klasického procesorem řízeného komparativního vyhledávání maximálního bodu výkonu (MPP), ale na bázi speciálních navržených matematických funkcí a elektrických obvodů, které na základě snímání zatěžovacího proudu a napětí FVP, a také implementovaných konstant, transformují impedanci odporové zátěže (na bázi PWM) na optimální ekvivalentní zatěžovací rezistenci pro zabezpečení maximálního výkonu FVP při daných pracovních podmínkách. Výhodou použitého způsobu přizpůsobení impedance zátěže vnitřní rezistenci elektrického zdroje je jeho jednoduchost a vysoká rychlost odezvy na změnu vnějších pracovních podmínek. LXDC POWER BOX automaticky identifikuje přítomnost FVP a odporovou zátěž.

LXDC POWER BOX umožňuje dva režimy provozu:

1. Režim řízeného napájení DC odporové zátěže (ON MPP – indikovaný ZELENOU barvou LED) je realizovaný spínaným PWM regulátorem DC/DC s funkcí MPP. Tento režim je určený hlavně pro podmínky nepřímého – difuzního slunečního záření, a nebo pro podmínky přímého slunečního záření při méně příznivých podmínkách (vysoká teplota, nepříznivý úhel dopadu, nerovnoměrné osvětlení FVP) – s přibližným vyjádřením do 700 W/m2 ekvivalentní intenzity slunečního záření FVP. V tomto režimu řízeného napájení DC odporové zátěže proti přímému napájení DC odporové zátěže, je možné dosáhnout celoroční přínos až 40%. V pravidelných časových intervalech jsou FVP testované pro dosažení maximálního energetického zisku.

2. Režim neřízeného – přímého napájení DC odporové zátěže (OFF MPP, indikovaný žlutou barvou LED) je realizovaný obvody pro přímé připojení odporové zátěže na FVP se samočinným přepínáním podle nastavené velikosti proudu FVP. Je stanovená optimální hodnota proudu FVP, při které dojde k přepnutí režimů řízeného do neřízeného. Od stanovené hodnoty proudu vyšším směrem začíná být přímé připojení DC odporové zátěže z výkonového hlediska výhodnější jako řízené napájení. Mimo energetického přínosu má tento způsob provozu i další výhodu v tom, že současně sa takto snižují výkonové ztráty (též oteplení) výkonových obvodů LXDC POWER BOXu.

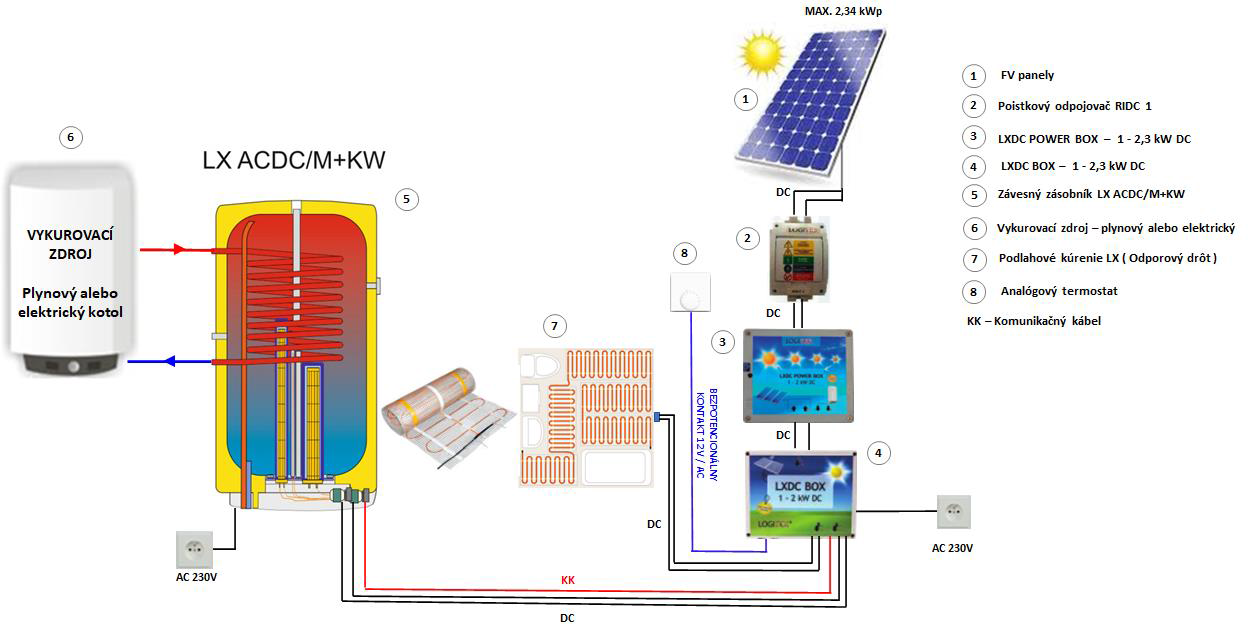

Ilustrační znázornění zapojení LXDC POWER BOX 1-2,3 kW DC:

TECHNICKÉ PARAMETRY
Technické parametry zařízení LXDC POWER BOX 1-2,3 kW DC
Režimy provozu:
ON MPP – řízené napájení DC odporové zátěže s využitím DC/DC konvertoru s funkcí MPP
OFF MPP – neřízené – přímé napájení DC odporové zátěže z FVP
Vstupní prou pro změnu režimů: 6,0A - 6,2A (režim ON MPP); 6,0A - 5,8A (režim OFF MPP)
Maximální vstupní napětí: 350 VDC
Maximální vstupní proud: 12A
Výstupní zátěž: Automaticky identifikovaný výkon odporové zátěže
v rozsahu 500W – 2300W
Charakter výstupního napětí a proudu: Stejnosměrné napětí a proud
Prevozní PWM frekvence: 16kHz +/-0,5kHz
Minimální vstupní napětí pro start: 85 VDC
Minimální vstupní proud pro kontinuální funkci PWM: 100mA
Pracovní rozsah MPPT: 85 až 350 VDC
Maximální výstupní napětí: 350 VDC
Maximální výstupní proud: 12A
Průměrná účinnost (výkon 2 kW): 98,5%
Vlastní spotřeba: 2 W – přes den v době provozu
0 W - mimo provoz
Rozměry (š x v x h): 255 x 250 x 95 mm
Hmotnost: 2,4 kg
Stupeň krytí: IP 45
Pracovní teplota okolí: 0 až 35 °C
Skladovací teplota: -25 až +60 °C
