Propojovač baterií Victron Cyrix-ct 120 A

Kód: CH60000101

Neohodnoceno

Značka: Victron Energy

Propojovač baterií Victron Cyrix-ct 120 A

1 337 Kč / ks 1 105 Kč bez DPH

Skladem (75 ks)

Můžeme doručit do:

16.11.2026

Možnosti doručení

nízkonapěťová (LV) I 12 V / 24 V I cyrix-ct

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

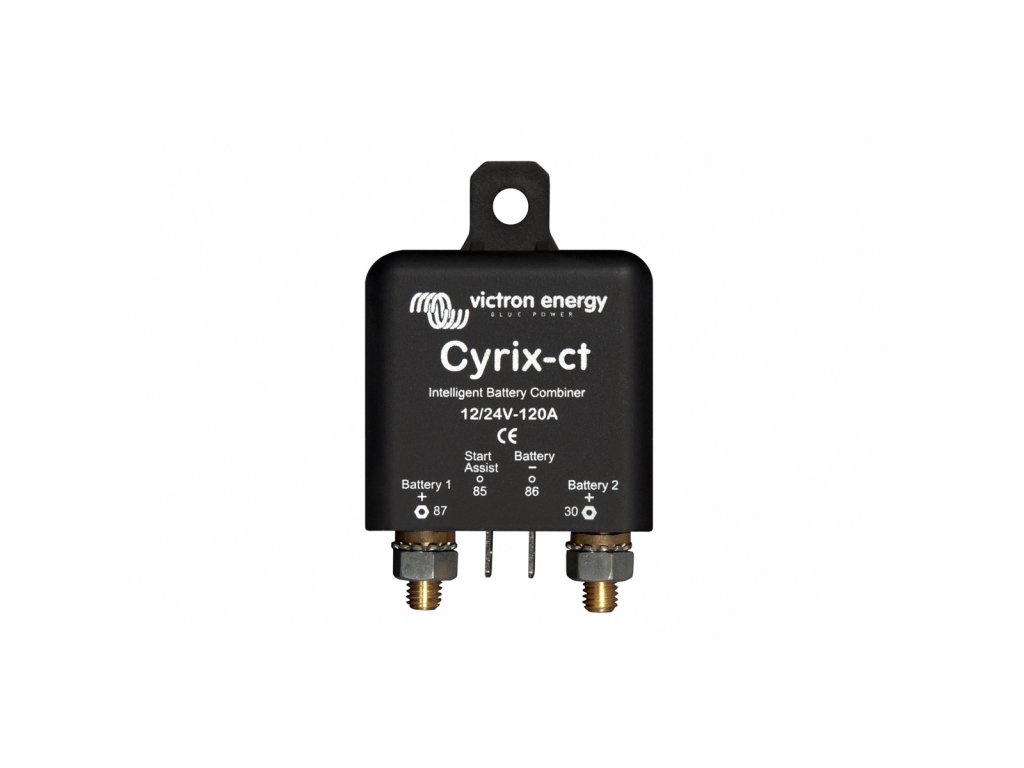

Victron Energy Cyrix-ct 12/24V 120A

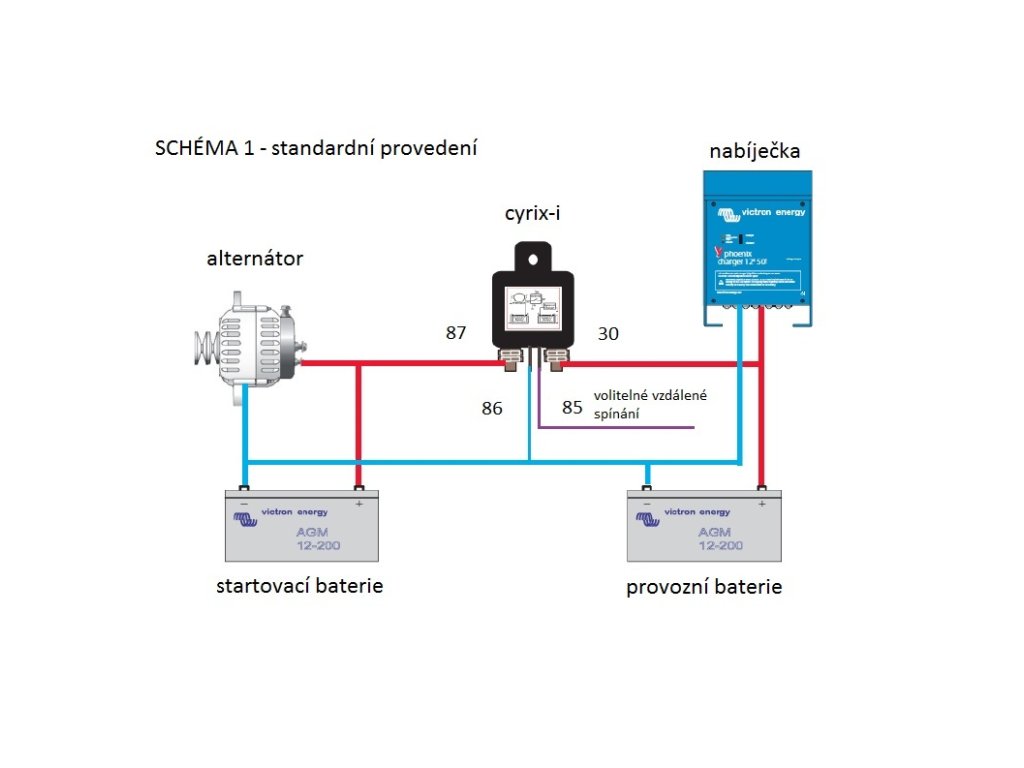

Mikroprocesorem řízené propojovací relé, které automaticky spojuje paralelně startovací a sekundární baterii při detekci nabíjecího napětí a bezpečně je rozpojí při poklesu. Eliminuje napěťové ztráty běžných diodových izolátorů.

Trvalý proud až 120 A a špičkový proud z alternátoru až 150 A
Automatická detekce 12V i 24V systémů
Obousměrné sledování napětí a nulový úbytek napětí

Inteligentní správa nabíjení bez vybití startovacího akumulátoru

Cyrix-ct nahrazuje klasické oddělovací diody a relé. Na rozdíl od diodových můstků nezpůsobuje žádný úbytek napětí, takže baterie není nutné dobíjet vyšším napětím z alternátoru či nabíječky. Zařízení sleduje napěťový trend na obou připojených akumulátorech a spíná pouze tehdy, když je k dispozici stabilní zdroj nabíjení, čímž zabraňuje cyklickému spínání a nežádoucímu vybití startovací baterie palubními spotřebiči.

Hlavní výhody

Nulový úbytek napětí

Při sepnutí relé nedochází k žádnému poklesu napětí, baterie jsou nabíjeny plným výstupním napětím alternátoru nebo solárního regulátoru.

Inteligentní časové zpoždění

Mikroprocesor reaguje na stabilní změnu napětí s časovým filtrem, takže krátkodobé kolísání napětí nezpůsobuje zbytečné rozepnutí relé.

Tepelná ochrana proti přetížení

V případě přehřátí vysokým proudem nebo okolní teplotou se zařízení automaticky odpojí a po vychladnutí opět obnoví provoz.

Funkce Start Assist

Umožňuje nouzové propojení obou baterií přes externí spínač (svorka 85) pro podporu startování motoru při vybité startovací baterii.

Technické vlastnosti

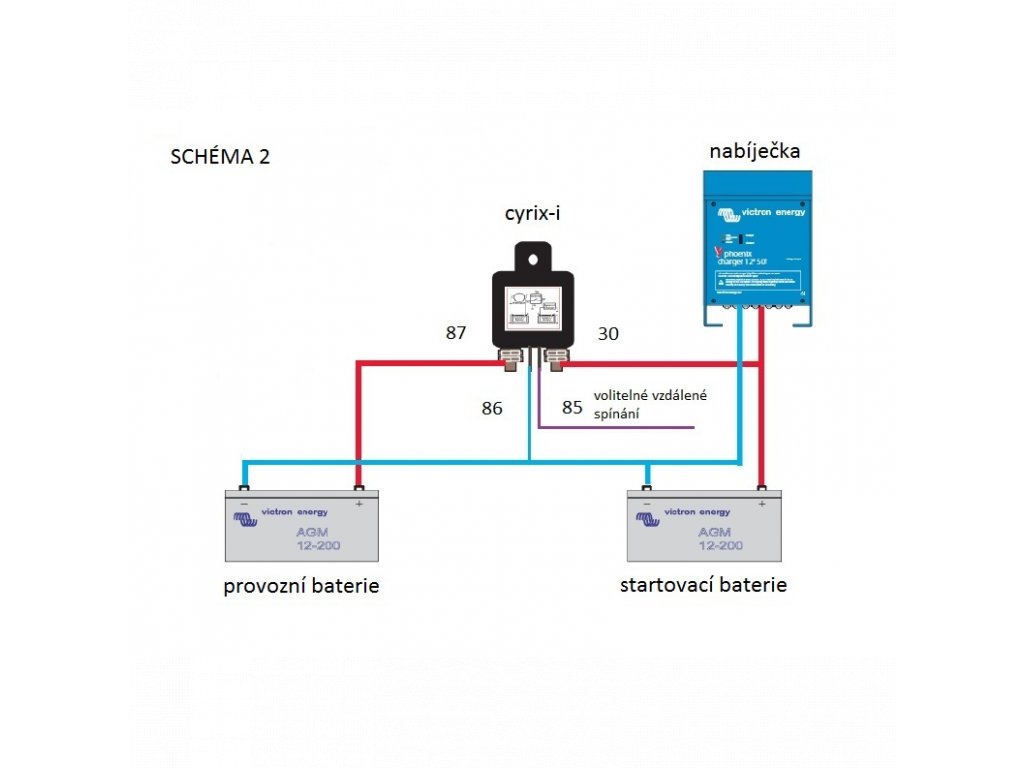

Obousměrný provozSleduje obě připojené baterie. Pokud je servisní baterie dobíjena například solárním regulátorem nebo síťovou nabíječkou, Cyrix sepne a dobije i startovací baterii.

Autodetekce napětí 12 V / 24 VZařízení automaticky rozpozná systémové napětí palubní sítě bez nutnosti ručního přepínání či nastavování.

Minimální vlastní spotřebaV rozepnutém stavu odebírá relé pouze 4 mA, což minimalizuje parazitní vybíjení baterií při dlouhodobém stání vozidla či plavidla.

Parametry

Parametr	Hodnota	Poznámka
Typ baterie	LV
Jmenovité napětí (V)	12 / 24	autodetekce
Třída krytí	IP54
Šířka (mm)	45	bez vývodů
Hloubka (mm)	45	bez vývodů
Výška (mm)	45	bez vývodů
Váha (kg)	0.12
Certifikace	CE
Záruka	60 měsíců
Max. trvalý proud (A)	120
Max. proud alternátoru (A)	150
Spotřeba proudu v rozepnutém stavu	4 mA
Připojovací napětí (zpoždění 10 min)	13.0 V (12V systém) / 26.0 V (24V systém)
Připojovací napětí (zpoždění 4 s)	13.8 V (12V systém) / 27.6 V (24V systém)
Odpojovací napětí (zpoždění 10 min)	12.8 V (12V systém) / 25.6 V (24V systém)
Odpojovací napětí (zpoždění 4 s)	11.8 V (12V systém) / 23.6 V (24V systém)
Odpojovací přepětí	16.0 V (12V systém) / 32.0 V (24V systém)
Materiál krytu	Černý plast

Kde se produkt používá

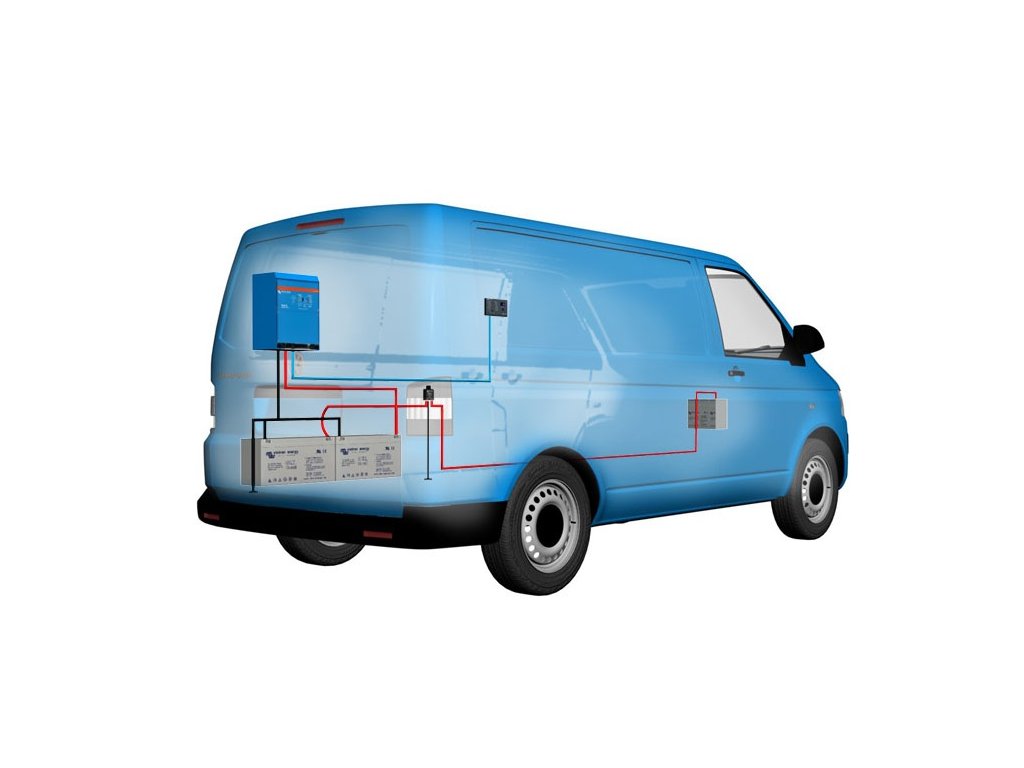

Obytné vozy a dodávky

Oddělení startovací baterie od nástavbové trakční baterie. Zajišťuje bezpečné startování motoru i při úplném vybití palubní baterie spotřebiči.

Lodě a čluny

Řízení toku energie mezi startovacím akumulátorem motoru a servisní baterií pro lodní přístroje a čerpadla.

Ostrovní fotovoltaické systémy

Možnost automatického přesměrování přebytků ze solárního dobíjení do sekundárního akumulátoru.

S čím je kompatibilní

Bateriové technologie Vhodné pro kombinaci olověných akumulátorů (GEL, AGM, zaplavené). Připojené baterie mohou mít odlišné kapacity i konstrukce.
Systémové napětí Kompatibilní s palubními sítěmi 12 V i 24 V se stejnosměrným napětím.

Doporučené příslušenství

Držák Victron pro pojistky MIDI

Nezbytné pouzdro pro proudové jištění silového vedení mezi akumulátory a relé.

Bateriový odpojovač Victron 275 A

Slouží k bezpečnému manuálnímu odpojení bateriového systému při údržbě nebo dlouhodobé odstávce.

Baterie Victron 130 Ah GEL

Vhodný hlubokocyklický trakční akumulátor pro napájení palubních spotřebičů v 12V soustavě.

Časté dotazy

Mohou mít propojované baterie různou kapacitu?

Ano, baterie mohou mít odlišné kapacity, typy i konstrukce. Předpokládá se, že každá z baterií napájí svůj vlastní okruh spotřebičů.

Způsobuje Cyrix-ct úbytek napětí jako diodový oddělovač?

Ne. Cyrix-ct funguje na bázi elektromechanického relé, takže při sepnutí nevzniká žádný úbytek napětí a baterie se dobíjejí na plnou hodnotu.

Jak funguje obousměrné dobíjení?

Relé měří napětí na obou svorkách. Pokud začne nabíjení na straně provozní baterie (například z fotovoltaiky nebo síťové nabíječky), po dosažení spínacího napětí relé sepne a začne dobíjet i startovací baterii.

K čemu slouží svorka Start Assist?

Svorka 85 umožňuje připojení tlačítka. Po krátkém sepnutí k zápornému pólu se relé nuceně sepne na 30 sekund, což umožní nastartovat motor s pomocí provozní baterie.

Shrnutí

Inteligentní mikroprocesorové propojovací relé pro automatické obousměrné nabíjení a oddělení startovací a provozní baterie. K instalaci je nutné doplnit vhodné pojistky a propojovací kabeláž.

Montáž vyžaduje odpovídající jištění na obou kladných přívodech co nejblíže bateriím a dimenzovaný průřez vodičů odpovídající proudovému zatížení. Instalaci smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací v souladu s platnými normami.

Doplňkové parametry

Kategorie:	Příslušenství
Záruka:	60 měsíců
EAN:	8719076022138
