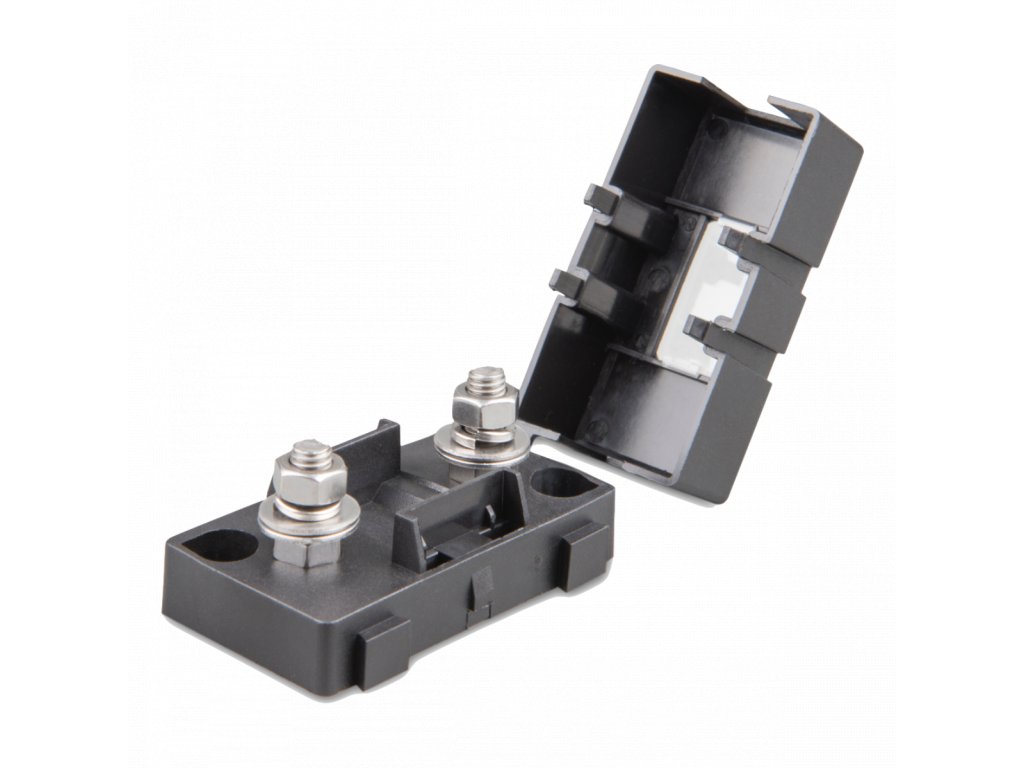

Držák Victron pro pojistky MIDI

Kód: WD60000101
Neohodnoceno
257 Kč / ks 212 Kč bez DPH Měrná cena:
Skladem (72 ks)
Můžeme doručit do:
19.11.2026
Možnosti doručení
držák pojistek MIDI I šrouby M5 I pro systémy 12 V / 24 V / 48 V DC I snímatelná krytka I záruka 5 let

Detailní informace

Detailní popis produktu

Victron Energy držák pro pojistky MIDI

Kompaktní a bezpečný držák navržený pro jištění stejnosměrných obvodů pomocí pojistek typu MIDI. Vhodný pro bateriové a fotovoltaické systémy s napětím 12 V, 24 V i 48 V DC.

  • Určeno pro pojistky MIDI do 200 A (32 V) nebo 100 A (58 V)
  • Spolehlivé připojení pomocí šroubů M5
  • Ochranná snímatelná krytka součástí těla
Držák Victron pro pojistky MIDI

Kvalitní jištění stejnosměrných tras

Držák Victron Energy slouží k mechanickému uchycení a elektrickému zapojení DC pojistek formátu MIDI. Tyto pojistky se uplatňují v DC rozvodech s vyššími proudy, typicky mezi bateriovými svorkami, regulátory dobíjení, měniči napětí nebo DC-DC konvertory. Konstrukce se šrouby M5 zaručuje pevný spoj s minimálním přechodovým odporem a snímatelný kryt zvyšuje bezpečnost provozu.

Hlavní výhody

Ochrana DC obvodů

Umožňuje bezpečné osazení MIDI pojistek dimenzovaných na proudy 100–200 A při 32 V nebo 60–100 A při 58 V.

Šroubové spoje M5

Dvojice závitových spojů M5 umožňuje pevné dotažení kabelových ok pro spolehlivý kontakt bez přehřívání.

Snímatelná krytka

Plastový kryt chrání vodivé části před nechtěným dotykem a současně dovoluje rychlou kontrolu stavu pojistky.

Široká kompatibilita

Držák vyhovuje nízkonapěťovým systémům 12 V a 24 V i sestavám s pracovním napětím 48 V DC.

Technické vlastnosti

Formát pojistek MIDIDržák je roztečí i tvarem přizpůsoben výhradně pojistkám typu MIDI. Nelze do něj vkládat pojistky MEGA ani ANL.
Rozsah napětíPři použití 32V pojistek je sestava vhodná pro 12V a 24V rozvody. Pro 48V instalace je nutné použít MIDI pojistky dimenzované na 58 V.
Kompaktní provedeníS hmotností pouhých 24 g a minimálními rozměry šetří místo v rozvodnici i v těsné blízkosti akumulátoru.

Parametry

ParametrHodnotaPoznámka
TypDržák pro pojistky MIDI
Jmenovité napětí (V AC / V DC)32 V DC / 58 V DCDle použité MIDI pojistky
Jmenovitý proud (A)60–200 A100–200 A (32 V) / 60–100 A (58 V)
Připojovací šroubyM5
Hmotnost0,024 kg
Záruka60 měsíců

Kde se produkt používá

Jištění bateriových větví

Ochrana přívodních vedení od olověných či LiFePO4 baterií k distribučním blokům nebo měničům.

Jištění solárních regulátorů a DC-DC měničů

Zabezpečení stejnosměrného napájení nabíječek Orion a MPPT regulátorů v ostrovních či palubních instalacích.

S čím je kompatibilní

  • Pojistky MIDI Určeno pro standardní pojistky MIDI 32 V (100–200 A) a MIDI 58 V (60–100 A).
  • Kabelová oka Vhodné pro kabelová oka s otvorem pro šroub M5.

Doporučené příslušenství

Bateriový odpojovač Victron 275 A
Bateriový odpojovač Victron 275 A

Umožňuje bezpečné manuální odpojení jištěného stejnosměrného okruhu.

DC-DC nabíječka Victron Orion-Tr Smart 12/12-30A 360 W neizolovaná
DC-DC nabíječka Victron Orion-Tr Smart 12/12-30A 360 W neizolovaná

Zařízení napájené z DC rozvodu, jehož vstupní i výstupní vedení vyžaduje jištění MIDI pojistkou.

BMS Victron Smart BMS CL 12-100
BMS Victron Smart BMS CL 12-100

Bateriový management pro lithiové systémy, v nichž se MIDI držáky používají k jištění silových větví.

Časté dotazy

Obsahuje držák i samotnou pojistku?
Ne, pojistka MIDI není součástí balení. Je nutné ji dokoupit samostatně podle požadované proudové a napěťové hodnoty obvodu.
Jaké pojistky mohu v držáku použít?
Použít lze výhradně pojistky typu MIDI. Vybírat můžete z variant 32 V (hodnoty 100 až 200 A) pro 12V/24V systémy, nebo 58 V (hodnoty 60 až 100 A) pro 48V systémy.
Jak se k držáku připojují kabely?
Kabely se ukončují lisovacími kabelovými oky s průměrem oka pro šroub M5 a upevňují se přímo na závitové svorky držáku.
Lze tento držák použít pro pojistky formátu MEGA?
Ne, pro pojistky MEGA má tělo držáku jinou rozteč a větší šrouby (obvykle M8). Pro ně je nutné zvolit držák pojistek MEGA.

Shrnutí

Držák pojistek Victron MIDI nabízí jednoduché a robustní řešení jištění DC větví do 58 V. Díky šroubům M5, snímatelné krytce a pětileté záruce představuje osvědčený prvek pro bezpečné rozvody v karavanech, lodích i stacionárních fotovoltaických systémech.

Instalaci stejnosměrného jištění a dimenzování průřezu kabelů musí provádět odborně způsobilá osoba v souladu s platnými elektrotechnickými normami. Šroubové spoje M5 řádně dotáhněte, aby nedocházelo ke zvýšenému přechodovému odporu a zahřívání kontaktů.
