Pojistný odpínač pro solární panely 8 A

Kód: 90H0000101

Neohodnoceno

Značka: ETI Elektroelement d.o.o.

296 Kč / ks 245 Kč bez DPH

Skladem (100 ks)

Můžeme doručit do:

6.11.2026

Možnosti doručení

1000 V DC I pojistka 8 A v balení I 1 pól I pouzdro EFH 10 DC (25 A) I pro vložky 10×38 mm

Detailní informace

Detailní popis produktu

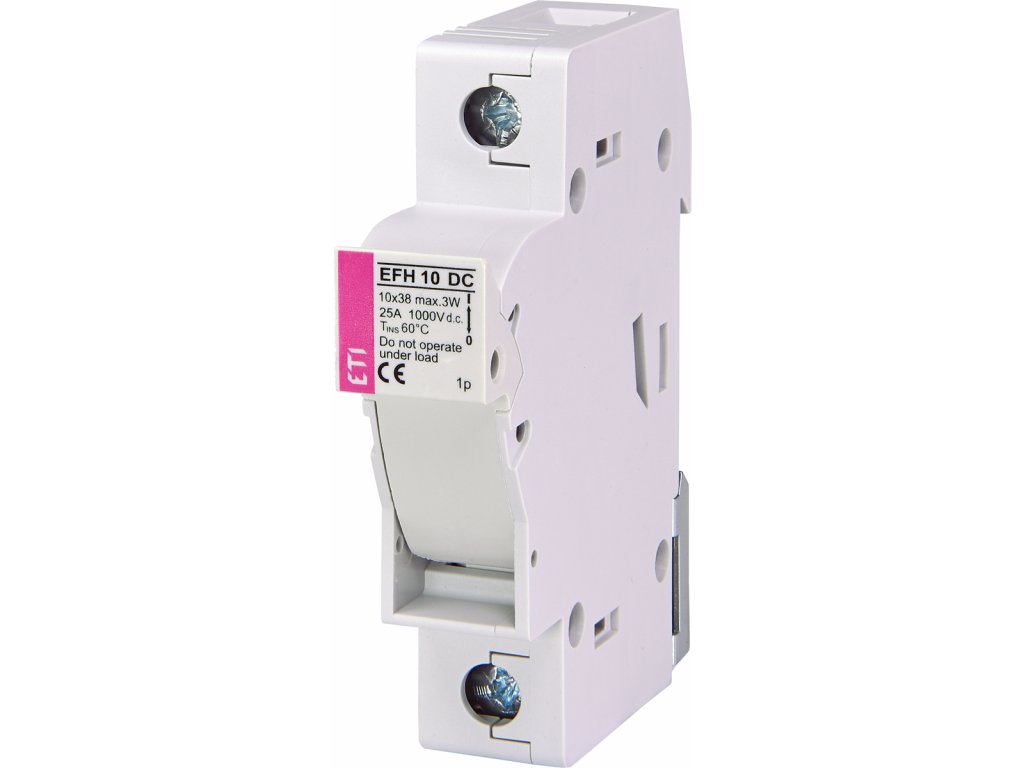

Pojistný odpínač EFH 10 DC s osazenou pojistkou 8 A / 1000 V DC

Kompaktní jednopólový pojistný odpínač určený pro jištění stejnosměrných fotovoltaických obvodů. Dodává se včetně vložené válcové pojistky ETI PC10 8 A pro spolehlivou ochranu stringu před nadproudem a zkratem.

Kompletní řešení: odpínač EFH 10 DC včetně osazené pojistky ETI 8 A
Navrženo pro stejnosměrné napětí fotovoltaických systémů až do 1000 V DC
Snadná výměna přetavené vložky díky výklopnému pouzdru

Spolehlivé jištění stejnosměrné části fotovoltaiky

Fotovoltaické panely a kabelové trasy vyžadují specifické jištění přizpůsobené stejnosměrnému proudu a vysokému napětí. Pojistkový odpínač EFH 10 DC slouží jako bezpečné pouzdro pro válcové pojistkové vložky rozměru 10×38 mm. V tomto balení je již osazena pojistková vložka ETI PC10 s jmenovitým proudem 8 A a dimenzací na 1000 V DC, připravená k zapojení do kladné větve fotovoltaického panelu či stringu.

Hlavní výhody

Dimenzováno na 1000 V DC

Tělo odpínače i vložená pojistka bezpečně zvládají vysoké stejnosměrné napětí běžné u solárních instalací.

Ochrana před zkratem a přetížením

V případě poruchy na stringu pojistka 8 A bezpečně přeruší obvod a ochrání panely i navazující technologii.

Rychlá obsluha bez nářadí

Výklopný držák umožňuje po odstranění příčiny poruchy rychlou výměnu pojistkové vložky pouhým vyklopením a zaklapnutím.

Pojistka součástí dodávky

Nemusíte hledat vhodnou vložku zvlášť – v balení je přímo vložena pojistka ETI PC10 s hodnotou 8 A.

Technické vlastnosti

Robustní pouzdro EFH 10 DCTělo přístroje je dimenzováno na jmenovitý proud až 25 A a zvládá maximální ztrátový výkon 3 W.

Standardizovaný rozměr vložky 10×38 mmDo odpínače lze v případě potřeby vložit jakoukoli standardní fotovoltaickou pojistku rozměru 10×38 mm odpovídajících parametrů.

Jednopólové provedení pro plusový vodičPřístroj je určen k instalaci na kladný (+) kabel fotovoltaického okruhu pro přesné oddělení chráněné větve.

Parametry

Parametr	Hodnota	Poznámka
Typ	EFH 10 DC	tělo odpínače
Jmenovité napětí (V AC / V DC)	1000 V DC
Jmenovitý proud (A)	25 A (odpínač) / 8 A (vložená pojistka)
Počet pólů	1
Rozměr pojistky	10 × 38 mm
Osazená pojistka	ETI PC10 – 8A/1000VDC	vložena v pouzdře
Max. ztrátový výkon	3 W
Provozní teplota (°C)	TINS 60 °C
Certifikace	CE
Hmotnost	80 g
Záruka	24 měsíců

Kde se produkt používá

Jištění fotovoltaických stringů

Ochrana jednotlivých větví FV panelů před zpětnými proudy a zkratovými proudy v rozváděčích stejnosměrné části (DC).

Umístění v obvodu

Odpínač se osazuje do trasy kladného pólu (+) solárního vedení před vstupem do střídače či regulátoru.

S čím je kompatibilní

Kompatibilita s pojistkovými vložkami Pouzdro pojme fotovoltaické válcové vložky rozměru 10×38 mm s napěťovou hladinou do 1000 V DC a proudem do 25 A.
Dodávaná pojistka Součástí balení je vložka ETI PC10 8 A / 1000 V DC určená pro fotovoltaiku.

Časté dotazy

Lze pojistkový odpínač otevírat během chodu elektrárny?

Ne. Pojistkový odpínač se nesmí otevírat pod zátěží (Do not operate under load). Před vyklopením držáku pojistky je nutné bezpečně odpojit zátěž na DC nebo AC straně, aby nevznikl nebezpečný elektrický oblouk.

Je pojistka součástí balení, nebo se musí dokoupit?

Jedna pojistková vložka ETI PC10 (8 A / 1000 V DC) je již součástí balení a je vložena přímo v odpínači.

Jak probíhá výměna přetavené pojistky?

Nejprve bezpečně odpojte obvod od zátěže a odstraňte příčinu zkratu či nadproudu. Poté vyklopte držák odpínače, vyjměte spálenou vložku, vložte novou pojistku 10×38 odpovídajících parametrů a držák zaklapněte.

Na který vodič se odpínač instaluje?

Pojistkový odpínač se dle specifikace zapojuje do kladného (+) kabelu daného fotovoltaického stringu či panelu.

Shrnutí

Spolehlivý jednopólový pojistný odpínač EFH 10 DC pro fotovoltaické systémy do 1000 V DC. Díky přiložené pojistce ETI PC10 8 A získáte kompletní prvek pro bezpečné jištění stejnosměrné větve solárních panelů.

Upozornění: Práce na stejnosměrné části fotovoltaických instalací smí provádět pouze kvalifikovaný pracovník v elektrotechnice v souladu s platnými normami a bezpečnostními předpisy. Zásadní upozornění: Neotvírejte pojistkové pouzdro pod zátěží (hrozí vznik elektrického oblouku a poškození zařízení či úraz).
