Pojistný odpínač 6 A

Kód: 10E0000101

Neohodnoceno

Značka: ETI Elektroelement d.o.o.

296 Kč / ks 245 Kč bez DPH

Skladem (100 ks)

Můžeme doručit do:

27.10.2026

Možnosti doručení

1000 V DC I 6 A I 1 pól I pouzdro EFH 10 DC I pojistka 10×38 v balení

Detailní informace

Detailní popis produktu

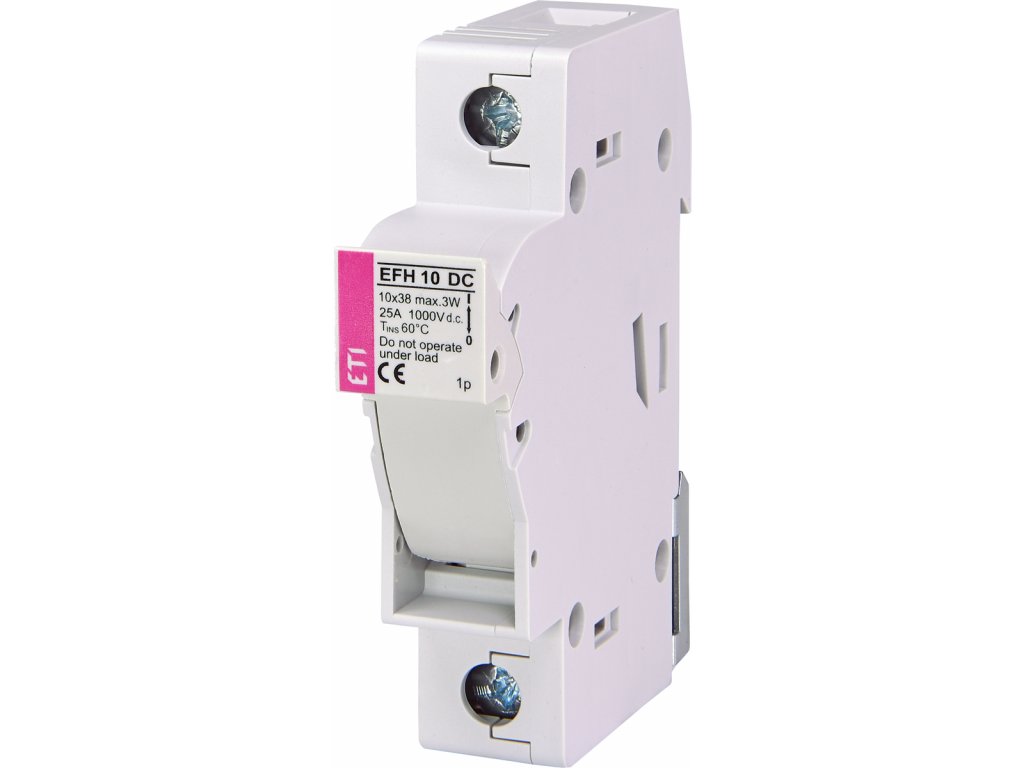

Pojistný odpínač k fotovoltaickému panelu 6A (1000 V DC)

Jednopólové pojistkové pouzdro EFH 10 DC osazené pojistkovou vložkou ETI 6 A / 1000 V DC pro spolehlivou ochranu fotovoltaických panelů a kabelových tras před nadproudy a zkratem.

Pojistka ETI 6 A / 1000 V DC přímo součástí balení
Dimenzováno pro stejnosměrné napětí až 1000 V DC
Snadná a bezpečná výměna vložky ve výklopném držáku

Ochrana fotovoltaických stringů a kabeláže

Pojistkový odpínač EFH 10 DC slouží k bezpečnému jištění stejnosměrných obvodů fotovoltaických instalací. Součástí dodávky je již vložená válcová pojistka ETI PC10 o jmenovitém proudu 6 A. Přístroj chrání fotovoltaické panely a přívodní vedení před poškozením způsobeným zpětnými proudy nebo zkratem. V případě přetížení přeruší obvod roztavením pojistky uvnitř výklopného pouzdra.

Hlavní výhody

Připraveno k okamžitému zapojení

V odpínači je již osazena válcová pojistková vložka 6 A na 1000 V DC, není nutné ji dokupovat zvlášť.

Provozní bezpečnost do 1000 V DC

Konstrukce odpínače je speciálně navržena pro stejnosměrné napětí fotovoltaických elektráren až do 1000 V d.c.

Rychlá obsluha bez nářadí

Při přepálení pojistky stačí po odpojení zátěže vyklopit držák, vyměnit vložku rozměru 10×38 mm a pouzdro zaklapnout.

Technické vlastnosti

Jednopólové provedení pro DC obvodyPouzdro EFH 10 DC je určeno pro jeden pól (standardně se vkládá do kladného vodiče stringu).

Kompatibilita s vložkami 10×38 mmOdpínač pojme standardní válcové pojistky 10×38 mm a jeho tělo je dimenzováno na jmenovitý proud až 25 A.

Ztrátový výkon pod kontrolouKonstrukce zajišťuje bezpečný odvod tepla s maximálním povoleným ztrátovým výkonem pojistky do 3 W při teplotě okolí až 60 °C.

Parametry

Parametr	Hodnota	Poznámka
Typ	Pojistkový odpínač EFH 10 DC
Jmenovité napětí (V AC / V DC)	1000 V DC
Jmenovitý proud (A)	6 A	Osazená pojistka (pouzdro dimenzováno do 25 A)
Počet pólů	1
Provozní teplota (°C)	max. 60 °C	Maximální teplota okolí TINS
Kompatibilní rozměr pojistky	10 × 38 mm
Typ osazené pojistky	ETI PC10 6A / 1000VDC	Součást dodávky
Maximální ztrátový výkon	3 W
Hmotnost	80 g
Záruka	24 měsíců
Certifikace	CE

Kde se produkt používá

Jištění fotovoltaických stringů

Ochrana jednotlivých větví panelů před nadproudy a zpětnými proudy v DC rozváděčích.

Zapojení na kladný pól

Doporučená instalace je do trasy plusového DC vodiče přicházejícího od fotovoltaických modulů.

S čím je kompatibilní

Válcové pojistky 10×38 mm Pouzdro pojme libovolnou fotovoltaickou pojistkovou vložku formátu 10×38 mm do jmenovitého proudu 25 A.

Časté dotazy

Je součástí balení pojistková vložka?

Ano, odpínač je dodáván s již vloženou fotovoltaickou pojistkou ETI PC10 o hodnotě 6 A pro napětí 1000 V DC.

Lze odpínač otevírat pod zátěží?

Nikoli. Odpínač se nesmí otevírat pod zátěží (Do not operate under load). Před vyklopením pouzdra je nutné odpojit DC zátěž, aby nevznikl nebezpečný elektrický oblouk.

Do kterého vodiče se odpínač instaluje?

Doporučuje se instalace na kladný (plusový) vodič DC vedení z fotovoltaických panelů.

Jak postupovat při přepálení pojistky?

Nejprve bezpečně odpojte obvod od zátěže a odstraňte příčinu zkratu či přetížení. Následně vyklopte držák, vyjměte spálenou pojistku, vložte novou o rozměru 10×38 mm se shodnými parametry a držák zaklapněte.

Shrnutí

Spolehlivý DC pojistkový odpínač EFH 10 DC dodávaný s pojistkou ETI 6 A / 1000 V DC je osvědčeným řešením pro nadproudovou ochranu fotovoltaických stringů a kabeláže.

Upozornění: Pojistkový odpínač neotvírejte pod zátěží. Montáž a zapojení vyžadují odbornou způsobilost v elektrotechnice a musí odpovídat platným technickým normám a bezpečnostním předpisům pro fotovoltaické instalace.
