Hybridní střídač SolaX Power X3-ULTRA-20K SPD TYPE II/AFCI/WIFI+LAN 20 kW
Kód: 1755099Související produkty
Detailní popis produktu
Třífázový hybridní střídač SolaX X3-ULTRA-20K
Průmyslový a velký rezidenční třífázový hybridní měnič SolaX X3-ULTRA-20K nabízí jmenovitý střídavý výkon 20 kW s možností předimenzování fotovoltaického pole až na 40 kWp. Zařízení disponuje dvěma nezávislými MPP trackery, podporou vysokonapěťových baterií v rozsahu 180 až 800 V, integrovaným AFCI, přepěťovými ochranami typu II a schopností plnohodnotného ostrovního provozu i zálohy EPS.
- Jmenovitý výkon 20 kW AC s rezervou až do 22 kVA
- Plnohodnotný i omezený záložní režim (EPS / Offgrid)
- Vstup pro fotovoltaiku až do 40 kWp se 2 nezávislými MPPT
Robustní energetické centrum pro náročné instalace
SolaX X3-ULTRA-20K představuje špičkové řešení pro komerční objekty a rozsáhlé rodinné domy vyžadující vysoký výkon a spolehlivou akumulaci. Díky beztransformátorové topologii dosahuje maximální účinnosti 98,0 % (evropská účinnost 97,7 %). Dvojice nezávislých MPPT se čtyřmi vstupy umožňuje flexibilní uspořádání stringů i na členitých střechách. Robustní šasi se stupněm krytí IP66 zajišťuje spolehlivý chod i v náročných provozních podmínkách při teplotách od -35 °C.
Hlavní výhody
Dva MPPT trackery zvládají proud až 36 A na tracker a napětí v MPP rozsahu 160–950 V. Umožňují zapojení moderních vysokoampérových panelů bez omezování výkonu.
Měnič komunikuje s vysokonapěťovými akumulátory s napětím 180–800 V a nabíjecím proudem až 60 A, což zajišťuje rychlé nabíjení i vybíjení při dynamické spotřebě.
Zařízení je standardně vybaveno DC i AC přepěťovou ochranou typu II, integrovaným DC odpínačem a pokročilým systémem detekce elektrického oblouku (AFCI).
Funkce peak shaving a dvojice kontaktů pro optimalizaci vlastní spotřeby usnadňují automatické spínání externích zátěží, například tepelných čerpadel.

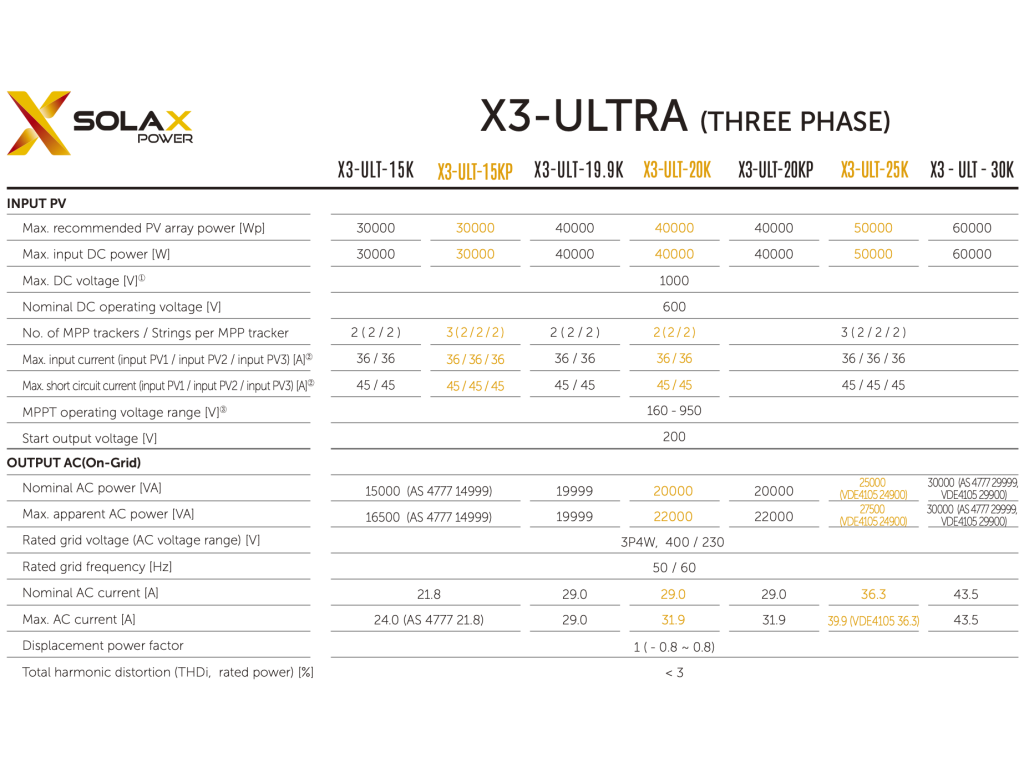

Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | hybridní střídač | |
| Počet fází | 3 | |
| Jmenovitý výstupní výkon (W) | 20000 | |
| Max. AC výstupní výkon (W) | 22000 | |
| Max. AC výstupní proud (A) | 31.9 | |
| Max. DC vstupní výkon (W) | 40000 | |
| Max. DC vstupní napětí (V) | 1000 | |
| Rozsah MPP napětí (V) | 160–950 | |
| Počet MPP trackerů | 2 | |
| Počet stringů na MPPT | 2 | celkem 4 vstupy |
| Max. DC vstupní proud na MPPT (A) | 36.0 | |
| Max. účinnost (%) | 98.0 | |
| Evropská účinnost (%) | 97.7 | |
| Typ baterie | pro vysokonapěťové baterie | |
| Napěťový rozsah baterie (V) | 180–800 | |
| Max. nabíjecí proud (A) | 60.0 | |
| Záložní výstup EPS / backup | plnohodnotný backup i omezený backup | |
| Komunikační rozhraní | RS485, Wi-Fi, LAN | |
| Ochrany | AFCI, DC SPD Typ II, AC SPD Typ II, integrovaný DC odpínač | |
| Třída krytí | IP66 | |
| Startovací napětí (V) | 200 | |
| Min. provozní teplota (°C) | -35 | |
| Šířka (mm) | 526 | |
| Hloubka (mm) | 240 | |
| Výška (mm) | 696 | |
| Váha (kg) | 47.0 | |
| Záruka (roky) | 10 |
Kde se produkt používá
Díky výkonu 20 kW a funkci omezování špiček (peak shaving) střídač účinně snižuje rezervovanou kapacitu a optimalizuje spotřebu provozu.
Vhodné pro domy s tepelným čerpadlem, nabíjením elektromobilu a požadavkem na plné zálohování klíčových okruhů během výpadků sítě.
S čím je kompatibilní
- Bateriová úložiště Kompatibilní s vysokonapěťovými bateriovými systémy v DC rozsahu 180–800 V.
- Řízení spotřeby a HDO Zařízení obsahuje dva kontakty pro řízení externích zátěží (např. tepelná čerpadla) a vstup pro signál HDO.
Doporučené příslušenství
Nezbytné třífázové měřidlo pro přesné měření toku energie a řízení přetoků do sítě.
Rozšiřující jednotka pro efektivní integraci a bezdrátové spínání externích zátěží, například tepelných čerpadel.
Časté dotazy
Shrnutí
SolaX X3-ULTRA-20K je výkonný třífázový hybridní střídač určený pro náročné solární instalace s akumulací. Nabízí špičkový výkon, vysokou úroveň bezpečnosti díky integrovanému AFCI a přepěťovým ochranám, flexibilní konektivitu a spolehlivou zálohu napájení.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| AC jmenovitý výkon (kW): | 20.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ano |
| Připojení baterie: | AC/DC |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano |
| Evropská účinnost (%): | 97.70 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 2 |
| Nabíjecí napětí (V): | 180V-800V |
| Nabíjecí proud (A): | 60.00 |
| Peak shaving: | ano |
| Max. AC výkon (kVA): | 22.00 |
| Max. výstupní proud (A): | 31.90 |
| Max. výkon DC generátoru (kWp): | 40.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 72.00 |
| Max. vstupní proud na MPPT (A): | 36,0 |
| Max. celkový zkratový proud (A): | 90.00 |
| Max. zkratový proud na MPPT (A): | 45,0 |
| Max. vstupní napětí MPPT (V): | 950.00 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí (V): | 160 |
| Min. vstupní napětí MPPT (V): | 160.00 |
| Min. provozní teplota okolí (°C): | -35 |
| Použitelné i jako Offgrid: | ano |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | W-Lan |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | bez trafa |
| Výrobce: | SolaX Power |
| Název produktu výrobce: | X3-ULTRA-20K(AFCI) |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 116.80 |
| Šířka vč. obalu (cm): | 76.80 |
| Výška vč. obalu (cm): | 35.20 |
| Váha vč. obalu (kg): | 56.000 |
| Počet kusů na paletě: | 8 |
| Počet palet v kontejneru: | 23 |
| Počet kusů v kontejneru: | 138 |
| Počet kusů v krabici: | 1 |
| Rozměry palety DxŠxV (mm): | 1200x800x126 |
| Obalový materiál: | karton |
| Délka (mm): | 696.00 |
| Šířka (mm): | 526.00 |
| Výška (mm): | 240.00 |
| Hmotnost (kg): | 47.000 |
| Poskytovatel záruky: | SolaX Power |
| Záruka na produkt (let): | 10 |
