Hybridní střídač SolaX Power X3-HYB-10.0-P 10 kW
Kód: 1764275Související produkty
Detailní popis produktu
Třífázový hybridní střídač SolaX Power X3-HYB-10.0-P (10 kW)
SolaX Power X3-HYB-10.0-P představuje moderní třífázový hybridní měnič čtvrté generace (G4 PRO) navržený pro rezidenční i menší komerční fotovoltaické instalace. Nabízí jmenovitý AC výkon 10 kW, trojici nezávislých MPPT trackerů pro složitější střechy a plnohodnotný záložní výstup EPS s přepnutím do 10 ms.
- 3 nezávislé MPPT trackery se vstupním proudem až 20 A na tracker
- Podpora vysokonapěťových lithiových baterií (120–800 V) s proudem až 50 A
- Plnohodnotný záložní EPS výstup s přechodem na baterii pod 10 ms
Efektivní energetické centrum pro moderní fotovoltaiku
Střídač SolaX X3-HYB-10.0-P slouží jako centrální uzel domácího energetického systému. Umožňuje předimenzování fotovoltaického pole až na 20 kWp a efektivně hospodaří s vyrobenou elektřinou – ať už pro přímou spotřebu, ukládání do vysokonapěťových baterií, nebo bezpečné zálohování klíčových spotřebičů při výpadku distribuční sítě. Díky kompaktní konstrukci a krytí IP66 zvládá spolehlivý provoz ve vnitřním i venkovním prostředí.
Hlavní výhody
Tři samostatné MPPT trackery s pracovním napětím od 110 V a proudovou zatížitelností 20 A umožňují připojit různé sklony i orientace střechy bez kompromisů v účinnosti.
Rozsah napětí baterie 120 až 800 V a nabíjecí/vybíjecí proud až 50 A zajišťují vysokou efektivitu cyklování energie a rychlou odezvu na okamžitou spotřebu domu.
V případě výpadku distribuční sítě přepne měnič na napájení z baterie za méně než 10 ms. Záložní výstup navíc zvládne krátkodobé přetížení až na 200 % po dobu 10 sekund.
Zařízení je z výroby osazeno svodiči přepětí typu II na AC i DC straně, integrovaným DC odpínačem a systémem detekce elektrického oblouku (AFCI).
Technické vlastnosti

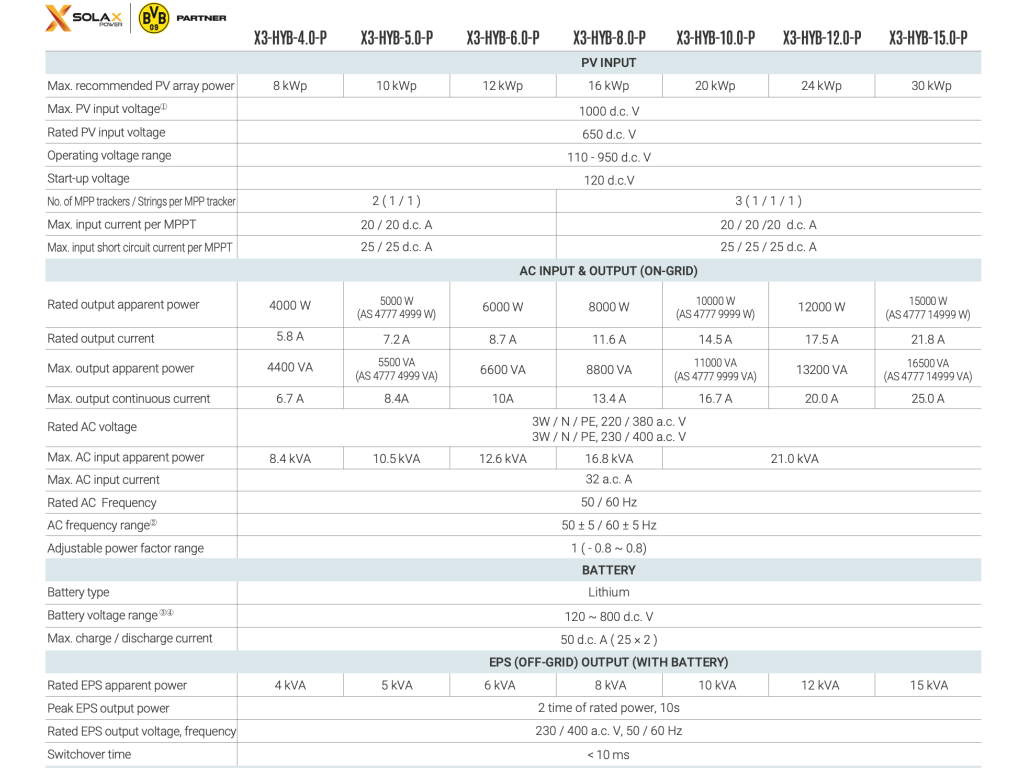

Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | hybridní | |
| Počet fází | 3 | |
| Jmenovitý výstupní výkon (W) | 10000 | |
| Max. AC výstupní výkon (W) | 11000 | |
| Max. AC výstupní proud (A) | 16.7 | |
| Max. DC vstupní výkon (W) | 20000 | |
| Max. DC vstupní napětí (V) | 1000 | |
| Rozsah MPP napětí (V) | 110 - 950 | |
| Počet MPP trackerů | 3 | |
| Počet stringů na MPPT | 1 | |
| Max. DC vstupní proud na MPPT (A) | 20 | |
| Max. účinnost (%) | 98.0 | |
| Evropská účinnost (%) | 97.7 | |
| Typ baterie | Lithium | vysokonapěťová |
| Napěťový rozsah baterie (V) | 120 - 800 | |
| Záložní výstup EPS / backup | 10000 VA (špičkově 200 % po dobu 10 s, přepnutí < 10 ms) | |
| Komunikační rozhraní | RS485, CAN, DRM, DI/DO | |
| Ochrany (AFCI, přepěťová ochrana) | AC i DC přepěťová ochrana typ II, AFCI odpojovač oblouku, DC odpínač | |
| Třída krytí | IP66 | |
| Provozní teplota (°C) | -35 až +60 | |
| Šířka (mm) | 560 | |
| Výška (mm) | 503 | |
| Hloubka (mm) | 210 | |
| Váha (kg) | 38 | |
| Záruka (roky) | 10 |
Kde se produkt používá
Díky 3 nezávislým MPPT trackerům lze fotovoltaické panely rozdělit na tři odlišné světové strany nebo sklony střechy bez nutnosti instalace dodatečných regulátorů.
Rychlý přechod na nouzové napájení (< 10 ms) zajišťuje spolehlivý chod citlivé elektroniky, serverů, lednic a oběhových čerpadel i při výpadku veřejné sítě.
Střídač umí ve spojení s kompatibilním elektroměrem a spínacími kontakty automaticky přesměrovat přebytky do ohřevu vody nebo chodu tepelného čerpadla.
S čím je kompatibilní
- Bateriová úložiště Kompatibilní s vysokonapěťovými lithiovými bateriemi v rozsahu 120 až 800 V DC komunikujícími po sběrnici CAN/RS485.
- Měření a monitoring Podporuje propojení s certifikovanými třífázovými elektroměry (např. CHINT DTSU666-D) pro přesné řízení přetoků a monitoring spotřeby.
- Spínání zátěže (HDO / SG Ready) Vybaveno rozhraním pro příjem signálu HDO a výstupními kontakty pro externí řízení zátěže.
Doporučené příslušenství
Nezbytný prvek pro měření spotřeby objektu, řízení přetoků do sítě a správnou funkci bateriového managementu.
Umožňuje inteligentní spínání tepelných čerpadel a dalších externích spotřebičů na základě přebytků fotovoltaiky.
Řídicí jednotka baterie nezbytná pro komunikaci a bezpečný provoz kompatibilních bateriových modulů SolaX.
Originální připojovací konektor pro bezpečné a spolehlivé DC propojení střídače s bateriovým systémem.
Časté dotazy
Shrnutí
SolaX Power X3-HYB-10.0-P je výkonný a technicky vyzrálý třífázový hybridní střídač, který kombinuje 3 nezávislé MPPT vstupy, vysokou účinnost, robustní ochrany a bleskurychlý záložní režim EPS pod 10 ms.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| AC jmenovitý výkon (kW): | 10.00 |
| AC přepěťová ochrana: | typ 2 |
| Připojení k HDO: | ano |
| Řízení hlavního relé ochrany sítě: | ne |
| Počet nezávislých MPPT (ks): | 3 |
| Odpojovač při detekci oblouku: | ano |
| Připojení baterie: | AC/DC |
| DC přepěťová ochrana: | typ 2 |
| Displej: | s displejem |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Plnohodnotný backup: | ano s napájením |
| Evropská účinnost (%): | 97.70 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 3 |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 2 |
| Nabíjecí napětí (V): | 120 - 800 |
| Nabíjecí proud (A): | 50.00 |
| Max. AC výkon (kVA): | 11.00 |
| Max. výstupní proud (A): | 14.50 |
| Max. výkon DC generátoru (kWp): | 20.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 60.00 |
| Max. vstupní proud na MPPT (A): | 20 |
| Max. celkový zkratový proud (A): | 75.00 |
| Max. zkratový proud na MPPT (A): | 25 |
| Max. vstupní napětí MPPT (V): | 950.00 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí (V): | 110 |
| Min. vstupní napětí MPPT (V): | 110.00 |
| Min. provozní teplota okolí (°C): | -35 |
| Ochrana sítě: | ano |
| Použitelné i jako Offgrid: | ano |
| Rychlé odpojení: | ano |
| Rozhraní 1: | RS485 |
| Startovací vstupní napětí (V): | 120 |
| Pojistky stringů: | ne |
| Topologie: | bez trafa |
| Výrobce: | SolaX Power |
| Název produktu výrobce: | X3-HYB-10.0-P |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044085 |
| Délka vč. obalu (cm): | 28.30 |
| Šířka vč. obalu (cm): | 78.50 |
| Výška vč. obalu (cm): | 63.50 |
| Váha vč. obalu (kg): | 45.000 |
| Počet kusů na paletě: | 24 |
| Počet palet v kontejneru: | 18 |
| Počet kusů v kontejneru: | 432 |
| Váha palety (kg): | 518.00 |
| Rozměry palety DxŠxV (mm): | 800x1260x2200 |
| Obalový materiál: | karton |
| Délka (mm): | 210.00 |
| Šířka (mm): | 560.00 |
| Výška (mm): | 503.00 |
| Hmotnost (kg): | 38.000 |
| Poskytovatel záruky: | SolaX Power |
| Standardní produktová záruka (roky): | 10 |
Instalační manuál
