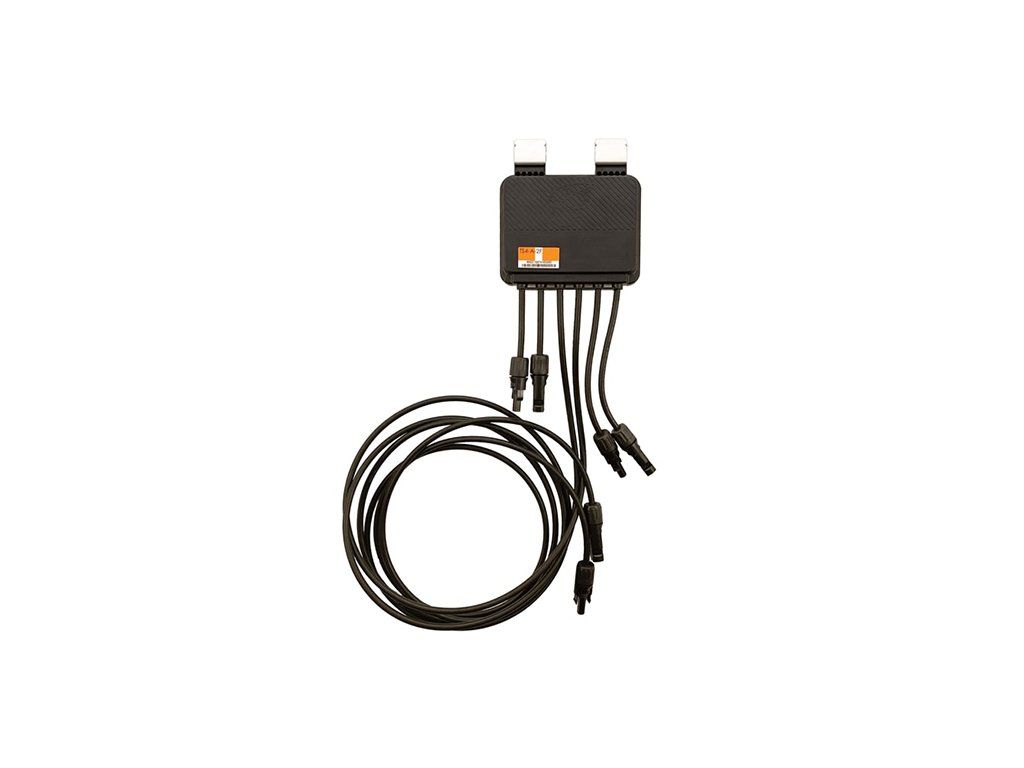

Optimalizátor výkonu Tigo Energy TS4-A-2F 1400 W MC4, oranžový
Kód: 1761902Související produkty
Detailní popis produktu
Tigo TS4-A-2F 1400W MC4 – modul požárního zabezpečení a rychlého vypnutí
TS4-A-2F představuje spolehlivé řešení rychlého vypnutí (Rapid Shutdown) na úrovni modulu, určené pro připojení dvou fotovoltaických panelů současně. Umožňuje bezpečné odpojení FV pole a snížení napětí při výpadku sítě nebo servisním zásahu, čímž splňuje přísné požadavky na požární bezpečnost fotovoltaických instalací.
- Podpora moderních vysoce výkonných modulů s proudem až 20 A Imp / 25 A Isc
- Připojení 2 panelů k jedné jednotce pro nižší instalační náklady a méně kabeláže
- Automatické rychlé vypnutí (Rapid Shutdown) přes PLC komunikaci po stávajících DC kabelech
Efektivní požární ochrana fotovoltaiky pro dva panely
Bezpečnostní jednotka Tigo TS4-A-2F je navržena pro spolehlivé a rychlé odpojení stejnosměrného napětí z fotovoltaických panelů v případě havarijního stavu, výpadku sítě či zásahu složek IZS. Oproti jednomodulovým verzím obslouží jedna jednotka TS4-A-2F hned dva FV panely, což výrazně urychluje montáž na střeše a snižuje celkové pořizovací náklady systému. Díky dimenzování na vstupní proud až 25 A Isc a celkový výkon 1400 W (700 W na panel) je jednotka plně připravena pro moderní výkonné a bifaciální moduly.
Hlavní výhody
V případě ztráty signálu z vysílače RSS nebo při odpojení AC sítě jednotka automaticky omezí napětí na bezpečnou úroveň do 30 sekund.
S parametry 20 A Imp a 25 A Isc bez potíží zvládá nejnovější typy fotovoltaických modulů včetně bifaciálních článků.
Rychlé uchycení přímo na hliníkový rám panelu pomocí integrovaných pružinových svorek, případně šrouby na montážní profil.
Řídicí signál pro udržení sepnutého stavu je přenášen přímo po solárních kabelech bez nutnosti dodatečné datové kabeláže.
Pracovní účinnost dosahuje 99,9 % a krytí IP68 zaručuje dlouhodobou odolnost i v náročných venkovních povětrnostních podmínkách.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | jednotka rychlého vypnutí (PVRSE) pro 2 moduly | |
| Max. DC vstupní výkon (W) | 1400 | 700 W na vstup |
| Max. DC vstupní napětí (V) | 80 | |
| Rozsah MPP napětí (V) | 16 – 80 | rozsah vstupního napětí Vmp |
| Max. DC vstupní proud (A) | 20 | Imp |
| Max. zkratový proud Isc (A) | 25 | |
| Max. výstupní proud (A) | 20 | |
| Max. systémové napětí (V) | 1000 / 1500 | 1000 V IEC / 1500 V UL |
| Max. účinnost (%) | 99.9 | |
| Komunikační rozhraní | PLC (po silovém vedení) | |
| Třída krytí | IP68 / NEMA 3R | |
| Provozní teplota (°C) | -40 až 85 | |
| Šířka (mm) | 140 | |
| Hloubka (mm) | 23 | |
| Výška (mm) | 138 | |
| Váha (kg) | 0.59 | |
| Záruka (roky) | 25 |
Kde se produkt používá
Vhodné jak pro nově budované rezidenční i komerční fotovoltaické elektrárny, tak pro dodatečnou modernizaci bezpečnostních prvků na stávajících střechách.
Ideální volba pro instalace, kde je vyžadováno bezpečné snížení stejnosměrného napětí na střeše pro případ požáru či údržby.
S čím je kompatibilní
- Kompatibilita s měniči Funguje v kombinaci se střídači s integrovaným vysílačem Tigo RSS nebo s externím vysílačem Tigo RSS Transmitter nainstalovaným v rozvaděči.
- FV panely Kompatibilní s běžnými monokrystalickými, polykrystalickými i bifaciálními fotovoltaickými panely s napětím do 80 V a zkratovým proudem do 25 A.
Doporučené příslušenství
Zajišťuje vysílání PLC signálu pro aktivaci a řízené rychlé vypnutí jednotek TS4-A-2F.
Vysílač udržovacího signálu RSS určený pro instalace vyžadující externí řídicí vysílací prvek.
Užitečný servisní a diagnostický nástroj pro ověření přítomnosti PLC signálu přímo u jednotlivých modulů.
Časté dotazy
Shrnutí
Tigo TS4-A-2F představuje robustní a ekonomické řešení rychlého vypnutí fotovoltaických systémů s obsluhou dvou modulů na jednu jednotku. Nabízí proudovou kapacitu až 25 A Isc, krytí IP68 a dlouhou 25letou záruku pro bezpečný a bezstarostný provoz vaší elektrárny.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| Výrobce: | Tigo Energy |
| Název produktu výrobce: | TS4-A-2F |
| Země původu pro Intrastat: | Filipíny |
| Číslo produktu pro Intrastat (HS-kód): | 90308900 |
| Váha vč. obalu (kg): | 0.590 |
| Počet kusů na paletě: | 900 |
| Délka (mm): | 138.00 |
| Šířka (mm): | 140.00 |
| Výška (mm): | 23.00 |
| Hmotnost (kg): | 0.590 |
| Poskytovatel záruky: | Tigo Energy |
| Záruka na produkt (let): | 25 |
| Standardní produktová záruka (roky): | 25 |
