BMS SolaX Power TBMS-S51-8O
Kód: 1762197Související produkty
Detailní popis produktu
Řídicí jednotka BMS SolaX TBMS-S51-8O
SolaX TBMS-S51-8O představuje centrální řídicí jednotku (BMS) pro vysokonapěťový bateriový systém TSYS-HS51. Varianta s označením „O“ je optimalizována pro baterie vybavené optimizéry, což umožňuje kombinovat nové i starší baterie bez energetických ztrát a zajišťuje rychlé vyrovnávání kapacity v celém bateriovém sloupci.
- Plná podpora bateriových optimizérů pro mix nových a starších modulů
- Vysoký jmenovitý a špičkový proud až 70 A pro rychlé nabíjení i vybíjení
- Integrovaný aerosolový hasicí systém pro maximální požární bezpečnost
Chytré řízení a pokročilá ochrana vysokonapěťového úložiště
Řídicí modul TBMS-S51-8O tvoří vrchní část bateriové sestavy TSYS-HS51 a plní klíčové funkce dohledu nad jednotlivými články, vyrovnávání napětí a komunikace se střídačem. Díky robustnímu provedení se stupněm krytí IP66 a vestavěným topným algoritmům zvládá celoroční provoz i v náročných venkovních podmínkách. Pokročilá verze s podporou optimizérů navíc zkracuje dobu balancování na pouhé 3 hodiny a prodlužuje celkový energetický výnos systému v průběhu jeho životnosti.
Hlavní výhody
Jednotka má vestavěný aerosolový protipožární modul, který v případě mimořádné události okamžitě a cíleně eliminuje riziko vzniku požáru uvnitř bateriové věže.
Architektura umožňuje flexibilní rozšiřování kapacity a kombinaci baterií různého stáří bez degradace výkonu celé sestavy. Balancování 20% rozdílu proběhne do 3 hodin.
Díky jmenovitému proudu 60 A a maximálnímu provoznímu proudu až 70 A dokáže systém rychle reagovat na vysoké výkonové špičky v domácnosti i firemním provozu.
Prachotěsné a voděodolné šasi s krytím IP66 dovoluje instalaci v interiéru i na venkovních chráněných stanovištích při teplotách od -30 do +53 °C.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | BMS | |
| Typ baterie | HV | |
| Technologie článků | LFP | určeno pro baterie TB-HS51 / TB-HS51O |
| Hloubka vybití DoD (%) | 90 | |
| Max. trvalý nabíjecí proud (A) | 70 | |
| Max. trvalý vybíjecí proud (A) | 70 | |
| Jmenovitý provozní proud (A) | 60 | |
| Počet cyklů | >6000 | platí pro připojené moduly |

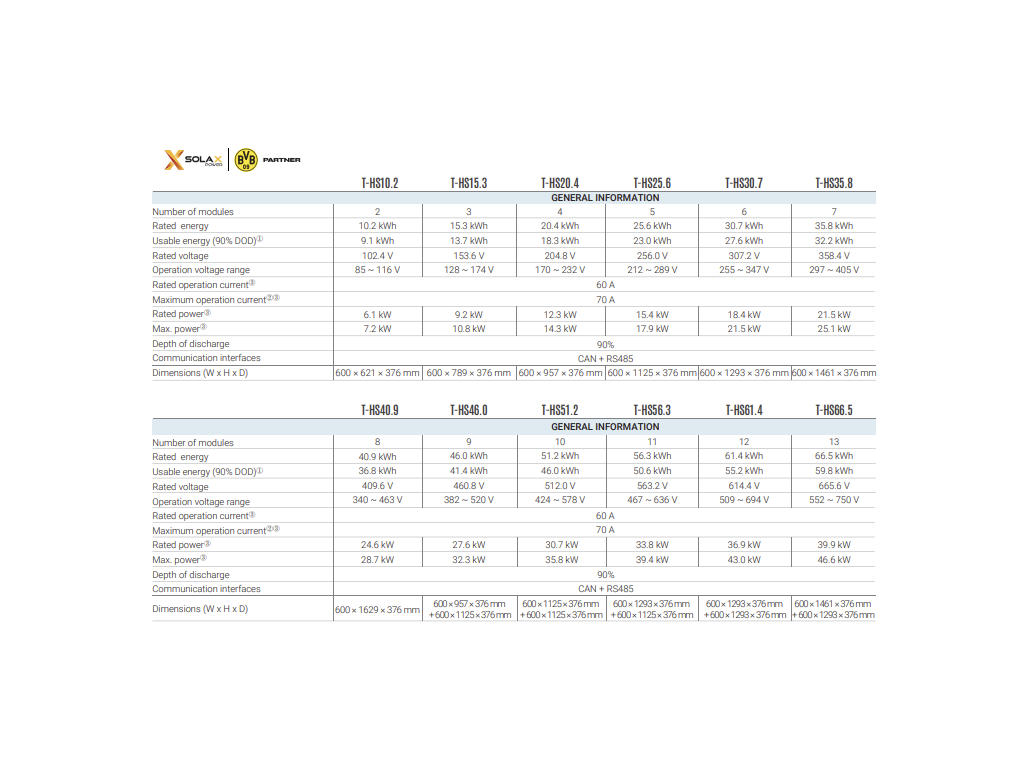

| Rozšiřitelnost (max. počet modulů / paralelně) | 2–8 modulů na věž (až 13 se Series Boxem), až 3 věže s TCBox-70 | |
| Komunikační rozhraní | CAN, RS485 | |
| Montáž | podlaha | stohovatelná sestava věže |
| Třída krytí | IP66 | |
| Provozní teplota (°C) | -30 až +53 | s ohřevem (-20 až +53 °C bez ohřevu) |
| Maximální provozní nadmořská výška (m) | 3000 | |
| Provozní relativní vlhkost (%) | 4–100 | kondenzující |
| Šířka (mm) | 600 | |
| Hloubka (mm) | 376 | |
| Výška (mm) | 225 | |
| Váha (kg) | 18.5 | |
| Požární ochrana | integrovaný aerosolový hasicí modul | |
| Certifikace | IEC 62619, IEC 62040, EN 62477, VDE 2510, UN38.3 | |
| Záruka výrobce | 10 let | dle záručních podmínek výrobce |
Kde se produkt používá
Jednotka je určena jako hlavní řídicí prvek pro bateriové sestavy o kapacitě od 10,2 kWh do 40,9 kWh v jedné věži (případně až 66,5 kWh při použití rozšiřujícího boxu).
Ideální volba při instalaci baterií TB-HS51O s optimizéry, kde umožňuje nezávislé fungování jednotlivých bloků a bezproblémové dokoupení dalších článků v budoucnu.
S čím je kompatibilní
- Kompatibilní baterie Plně kompatibilní s vysokonapěťovými bateriemi SolaX TB-HS51 i verzí s optimizérem TB-HS51O.
- Střídače SolaX Kompatibilní s hybridními střídači SolaX řady X3-Hybrid G4, X3-HYB G4 PRO, X3-Ultra a dalšími podporovanými modely pracujícími s vysokonapěťovou sběrnicí.
- Kombinace komponent s optimizérem a bez Pro správnou funkci optimalizace je nutné, aby byly optimizéry vybaveny všechny instalované bateriové komponenty. Při kombinaci s prvky bez optimizéru není funkce optimalizace aktivní.
Doporučené příslušenství
Třífázový hybridní střídač SolaX kompatibilní s vysokonapěťovými bateriemi řady TSYS-HS51.
Třífázový elektroměr pro precizní měření toku energie a správné řízení nabíjení bateriového systému.
Originální DC konektor pro bezpečné zapojení stejnosměrné kabeláže k řídicí jednotce.
Časté dotazy
Shrnutí
Řídicí jednotka BMS slouží pro správu a monitoring vysokonapěťových bateriových modulů SolaX TSYS-HS51. Ke zprovoznění funkčního úložiště jsou vyžadovány baterie TB-HS51 nebo TB-HS51O a kompatibilní hybridní střídač SolaX.
Doplňkové parametry
| Kategorie: | Bateriové úložiště |
|---|---|
| Stupeň krytí: | IP66 |
| Výrobce: | SolaX Power |
| Název produktu výrobce: | TBMS-S51-8O |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85371091 |
| Délka vč. obalu (cm): | 77.60 |
| Šířka vč. obalu (cm): | 41.60 |
| Výška vč. obalu (cm): | 42.60 |
| Váha vč. obalu (kg): | 29.500 |
| Počet kusů na paletě: | 12 |
| Počet palet v kontejneru: | 23 |
| Počet kusů v kontejneru: | 276 |
| Počet kusů v krabici: | 1 |
| Váha palety (kg): | 369.50 |
| Rozměry palety DxŠxV (mm): | 1300x800x2100 |
| Obalový materiál: | karton |
| Délka (mm): | 600.00 |
| Šířka (mm): | 376.00 |
| Výška (mm): | 225.00 |
| Hmotnost (kg): | 18.500 |
| Poskytovatel záruky: | SolaX Power |
