Svorka středová WT WINTECH SU 70, černá
Kód: VCFBH071000GXDetailní popis produktu

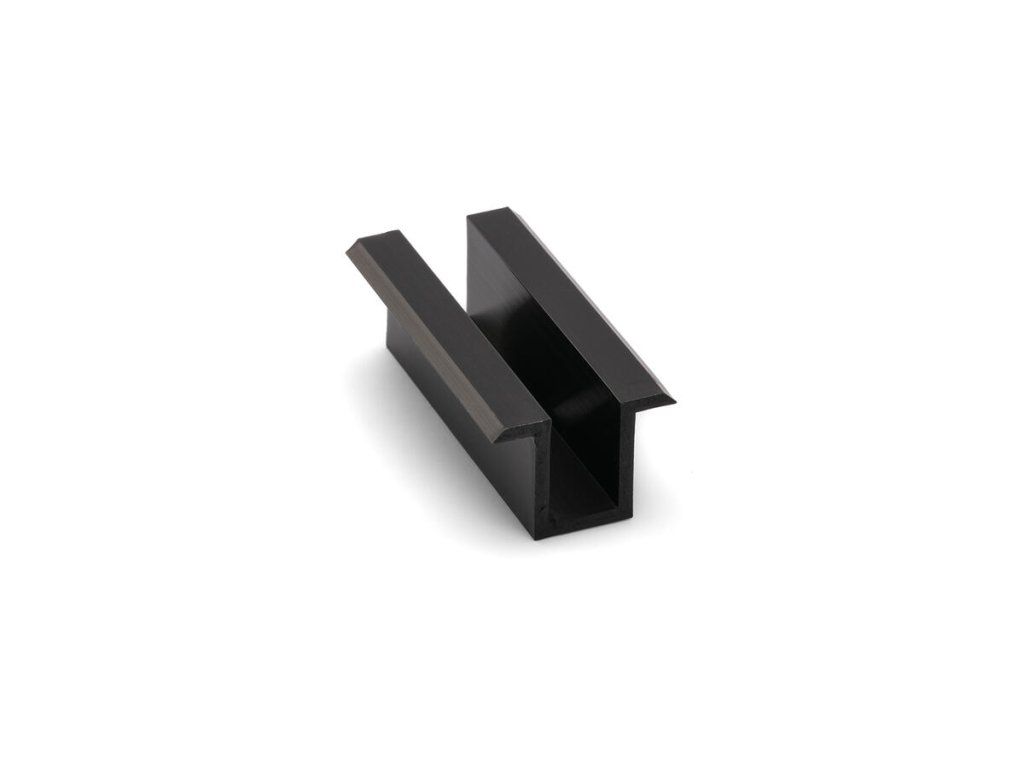

Hliníkový středový úchyt WT WINTECH SU 70 – černý elox
Středový úchyt v černém eloxovaném provedení určený pro současné a bezpečné upevnění dvou sousedních fotovoltaických panelů s rámem k nosnému profilu konstrukce.
- Kvalitní konstrukční hliník EN AW 6063
- Trvanlivá povrchová úprava černým eloxem
- Vyrobeno v České republice
Spolehlivé mezilehlé uchycení pro fotovoltaické panely
Středový úchyt WT WINTECH SU 70 slouží k pevnému a přesnému sevření dvou vedle sebe instalovaných fotovoltaických modulů s rámečkem. Úchyt je zhotoven z jakostního extrudovaného hliníku EN AW 6063 a opatřen černým eloxováním, které zajišťuje vysokou odolnost vůči povětrnostním vlivům a barevně ladí s moderními celočernými panely i černými nosnými profily.
Hlavní výhody
Eloxovaný černý povrch chrání hliníkovou slitinu před korozí a mechanickým opotřebením a současně zajišťuje čistý vizuální vzhled na střechách s panely Full Black.
Úchyt se k nosnému profilu snadno fixuje nerezovým šroubem M8 s válcovou hlavou a čtyřhrannou či kladívkovou maticí odpovídající použitému profilu.
Výrobek pochází z produkce české společnosti WT WINTECH, což zaručuje přesné výrobní tolerance a spolehlivost při montáži fotovoltaických systémů.
Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Typ dílu | Středový úchyt panelu (SU) |
| Typ střechy / použití | Všechny typy střech (montáž na nosné profily FVE) |
| Materiál | Hliník (EN AW 6063) |
| Povrchová úprava | Černý elox |
| Délka / rozměr (mm) | 70 mm |
| Barva | Černá |
Kde se produkt používá
Používá se pro mezilehlé spojení dvou sousedících panelů v rámci montážního pole fotovoltaické elektrárny.
Instaluje se do horní drážky nosníků SH, SFC1 nebo SFA pomocí metrického šroubu M8 s vnitřním šestihranem a odpovídající matice.
S čím je kompatibilní
- Rámové fotovoltaické panely Vhodné pro fotovoltaické panely s obvodovým rámem. Délka upevňovacího šroubu M8 se volí podle výšky rámu použitého panelu (zpravidla o 5 mm kratší, než je celková výška rámu).
- Nosné profily WT WINTECH Kompatibilní s nosnými profily SH a SFC1 při použití čtyřhranné matice DIN 557 M8, případně s profily SFA při použití kladívkové T-matice M8.
Doporučené příslušenství
Základní nosný profil, do jehož horní drážky se středový úchyt upevňuje.
Alternativní délka nosného profilu SH pro sestavení konstrukce solárního pole.
Nosný hliníkový profil pro šikmé střechy, plně kompatibilní se systémovými úchyty SU.
Časté dotazy
Shrnutí
WT WINTECH SU 70 v černém eloxu je český hliníkový středový úchyt délky 70 mm, určený pro stabilní a estetické uchycení dvou rámových fotovoltaických panelů k nosnému profilu.
Doplňkové parametry
| Kategorie: | Konstrukce |
|---|---|
| Záruka: | 2 roky |
| Povrchová úprava: | Černý elox |
| Materiál: | Hliník |
