MPPT regulátor LX DC BOX 1 – 2,3

Detailní popis produktu

Elektrické zařízení LXDC BOX se používá v systéme LOGITEX na ohřev vody stejnosměrným (DC) proudem z fotovoltaických panelů, které zabezpečují
ekologicky čistou výrobu teplé vody. Stejnosměrným proudem jsou bez přeměny proudu na střídavý přímo napájené topné spirály DC. LXDC BOX je určen pro použití různých druhů FV panelů, od různých výrobců.

Musí ale splňovat následující vlastnosti:

• Max. napětí v jednom stringu: 350V
• Max. proud v stringu: 12A
• Max. výkon stringu: 2,34kWp

Umístění fotovoltaických panelů může byť kdekoliv, kde je maximální sluneční svit, s jižní orientací, ale nesmí k nim být volný přístup vzhledem k tomu, že produkují
elektrickou energii a může dojít k úrazu elektrickým proudem. Proto montáž svěřte vždy oprávněné a certifikované servisní/montážní firmě. Pro zdroj DC proudu jsou
ohřívače vody konstruované takto:

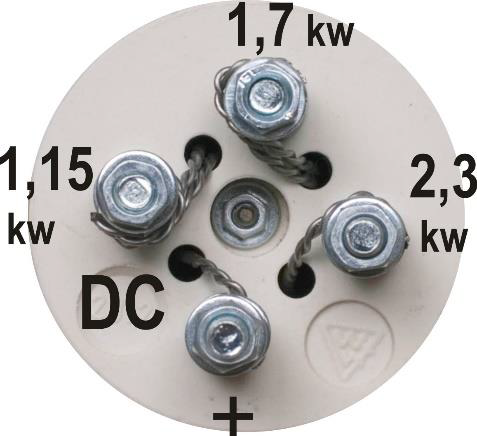

1. panely s max. výkonem 1,15kWp = spirála výkon 1,15kW DC (A)
2. panely s max. výkonem 1,71kWp = spirála výkon 1,7kW DC (B)
3. panely s max. výkonem 2,34 kWp = spirála výkon 2,3kW DC (C)

Výstup č. 1 je výstup do zásobníku vody, výstup č. 2 je rezervní výstup pro připojení zařízení, které dokáže zpracovat stejnosměrný proud (DC). Například: hybridní klimatizace LOGITEX, LXDC PEC LOGITEX, podlahové topení – odporový drát LOGITEX, další zásobník vody LX DZD a nebo měnič DC/AC pro výrobu elektřiny pro domácnost.

Všechny modely LXDC BOXů musí být zapojené v AC síti, protože při ztrátě kontaktu s AC sítí (odpojení domácnosti od elektrického proudu distribuční sítě) dojde automaticky ku galvanickému a také elektrickému odpojení fotovoltaických panelů, a tímto je zajištěna bezpečnost v případě hašení požáru a nebo při manipulaci s elektrickou sítí AC v domě
