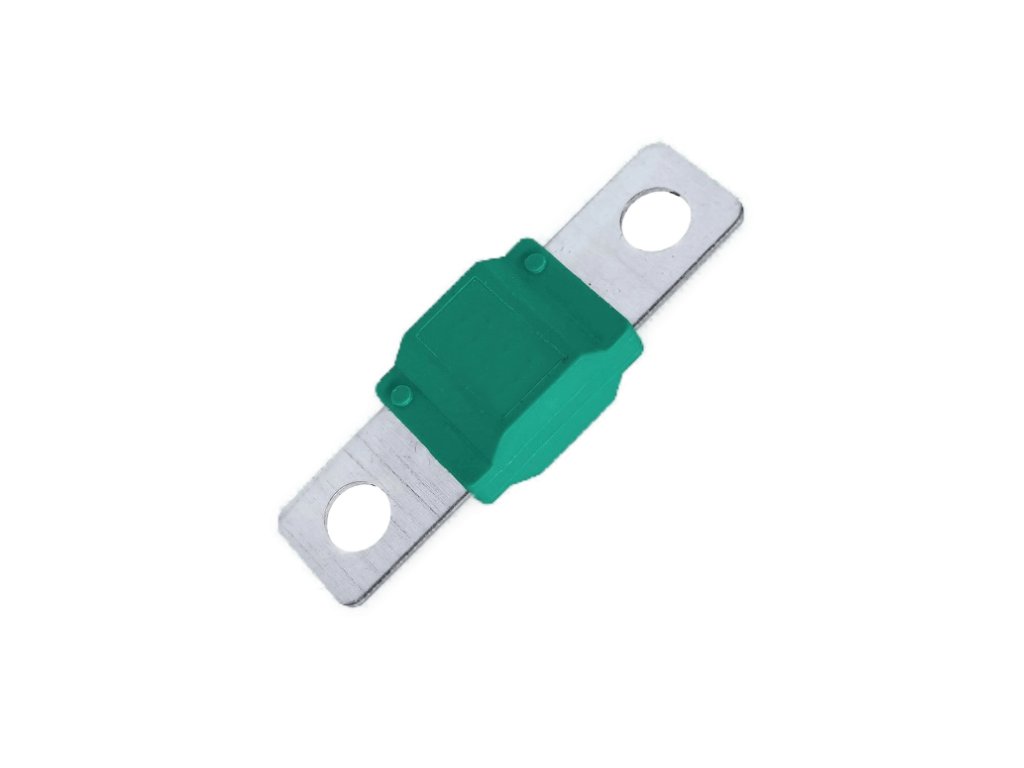

    Pojistka MIDI Littelfuse 40 A

    Kód: K1D1000101
    Neohodnoceno
    Pojistka MIDI Littelfuse 40 A
    87 Kč / ks 72 Kč bez DPH Měrná cena:
    Skladem (68 ks)
    Můžeme doručit do:
    27.10.2026
    Možnosti doručení
    40 A I 32 V DC I typ MIDI I šroubovací montáž (bolt-down) I pro 12V a 24V systémy

    Detailní informace

    Detailní popis produktu

    DC pojistka MIDI Littelfuse 40 A / 32 V

    Kompaktní pásková DC pojistka Littelfuse typu MIDI určená k ochraně kabelových tras a stejnosměrných rozvodů do 32 V. Představuje spolehlivé jištění pro akumulátorové 12V a 24V systémy v ostrovních fotovoltaikách i mobilních instalacích.

    • Jmenovitý proud 40 A pro napětí do 32 V DC
    • Zpožděná charakteristika absorbující krátkodobé proudové špičky
    • Šroubovací uchycení (bolt-down) pro minimální přechodový odpor
    Pojistka MIDI Littelfuse 40 A

    Ochrana stejnosměrných obvodů a akumulátorů

    Pojistka Littelfuse řady MIDI o jmenovitém proudu 40 A slouží k efektivní ochraně stejnosměrných obvodů před přetížením a zkratem. Pevné upevnění šrouby do kompatibilního MIDI držáku zajišťuje mechanickou stabilitu a nízký přechodový odpor i při vysokém proudovém zatížení. Je vhodná především pro nízkonapěťové DC rozvody, solární bateriové instalace a automotive aplikace.

    Hlavní výhody

    Jištění do 40 A

    Navrženo pro trvalý provoz s proudem do 40 A v nízkonapěťových DC obvodech do 32 V.

    Technologie diffusion pill

    Zpožděná reakce (time-delay) umožňuje ustát náběhové proudové rázy bez nežádoucího přerušení obvodu.

    Šroubovací provedení bolt-down

    Uchycení pomocí šroubů zajišťuje pevný mechanický spoj odolný vůči vibracím a vyhřívání kontaktů.

    Vhodné pro 12V a 24V baterie

    Ideální dimenzování pro akumulátorové sestavy a DC vývody v ostrovních FVE systémech.

    Technické vlastnosti

    Kompaktní konstrukce MIDIPásková pojistka malých rozměrů, která šetří místo v rozvodnici nebo bateriovém pojistkovém boxu.
    Zpožděný průběh vypnutíTime-delay charakteristika chrání kabeláž, ale toleruje přechodové špičky při spínání kapacitních zátěží.
    Spolehlivý kontaktMontážní oka pro šroubové spojení zamezují uvolnění vlivem tepelné roztažnosti nebo otřesů.

    Parametry

    ParametrHodnota
    TypMIDI pojistka (bolt-down)
    Jmenovité napětí (V AC / V DC)32 V DC
    Jmenovitý proud (A)40 A
    Montáž (DIN lišta / panel)Do držáku MIDI pojistek (šroubová)
    Hmotnost0,011 kg
    Záruka24 měsíců

    Kde se produkt používá

    Jištění bateriových větví

    Ochrana kabelových vývodů z 12V nebo 24V baterií před nadproudem a následky zkratu.

    DC okruhy ve fotovoltaice

    Zabezpečení napájecích větví k měničům napětí, DC rozvaděčům či regulátorům nabíjení.

    Automotive a obytná vozidla

    Spolehlivá ochrana silových rozvodů v karavanech, lodích a expedičních vozech.

    S čím je kompatibilní

    • Držáky pojistek MIDI Kompatibilní se všemi standardními šroubovacími pouzdry a distribučními bloky typu MIDI.
    • Pracovní napětí do 32 V DC Určeno pro stejnosměrné soustavy se jmenovitým napětím 12 V nebo 24 V.

    Časté dotazy

    Lze pojistku použít v systému se jmenovitým napětím 48 V?
    Ne. Maximální jmenovité napětí této pojistky je 32 V DC. Pro 48V bateriové systémy je nutné zvolit pojistky s vyšším napěťovým dimenzováním (např. 58 V DC).
    Jak se pojistka MIDI upevňuje?
    Pojistka se instaluje do odpovídajícího MIDI držáku a fixuje se pomocí matic přímo na šroubové kontakty. Pevné dotažení je klíčové pro zamezení přechodového odporu.
    Co znamená zpožděná charakteristika (time-delayed)?
    Pojistka nereaguje okamžitým přerušením na velmi krátké proudové špičky (např. při nabíjení vstupních kondenzátorů měniče napětí), ale spolehlivě odpojí obvod při trvalém přetížení nebo zkratu.
    Je součástí balení také pojistkový držák?
    Součástí dodávky je pouze samotná pojistka. Vhodný držák pojistky MIDI je zapotřebí objednat samostatně.

    Shrnutí

    Pojistka MIDI Littelfuse 40 A / 32 V představuje osvědčený prvek pro bezpečné jištění stejnosměrných obvodů v 12V a 24V fotovoltaických i palubních systémech. Šroubové uchycení a zpožděná charakteristika zajišťují stabilní provoz a spolehlivou ochranu vedení.

    Upozornění: Návrh jištění a montáž elektroinstalace musí provádět osoba s odpovídající elektrotechnickou kvalifikací v souladu s platnými normami. Dbejte na předepsané utahovací momenty šroubových spojů, aby nedocházelo k přehřívání kontaktů.
