Měřicí modul SolaX Power M3-40 100 A
Kód: 1758708Související produkty
Detailní popis produktu
Třífázový elektroměr SolaX M3-40 s měřicími transformátory 100 A
SolaX M3-40 představuje inteligentní třífázový elektroměr určený pro dynamické řízení přetoků a precizní monitoring toku energie ve fotovoltaických instalacích. V dodávaném setu s otevíracími proudovými transformátory (CT) 100 A / 40 mA umožňuje snadnou montáž bez nutnosti rozpojování stávajících silových vodičů.
- Rychlá odezva měření 50 ms pro okamžitou regulaci střídače
- Nepřímé měření pomocí dodávaných měřicích traf 100 A / 40 mA se split-core konstrukcí
- Kompaktní provedení o šířce 45 mm pro instalaci na standardní 35mm DIN lištu
Přesný monitoring spotřeby i výroby pro instalace SolaX
Elektroměr M3-40 je klíčovým prvkem pro správnou funkci hybridních i síťových střídačů SolaX Power. Kontinuálně vyhodnocuje činný i jalový výkon, napětí, proud a síťovou frekvenci na všech třech fázích. Díky extrémně nízké latenci s obnovovací frekvencí 50 ms poskytuje střídači okamžitá data potřebná pro přesné omezení přetoků do distribuční sítě a pro optimalizaci toku energie do bateriového úložiště. Konstrukce odděluje silové a signálové obvody, což přispívá k vyšší provozní bezpečnosti rozvaděče.
Hlavní výhody
Obnovovací frekvence pouhých 50 ms zajišťuje bleskovou reakci střídače na náhlé změny zátěže v domě a eliminuje nežádoucí přetoky.
Otevírací měřicí trafa (split-core) stačí jednoduše zacvaknout na fázové vodiče bez nutnosti demontáže stávající kabeláže.
Měřicí rozsah do 100 A s přesností třídy 1 pro činný výkon splňuje náročné požadavky moderních domovních i firemních přípojek.
Komunikace se střídačem probíhá přes standardní rozhraní RS485 pomocí šroubové svorkovnice nebo přímého konektoru RJ45.

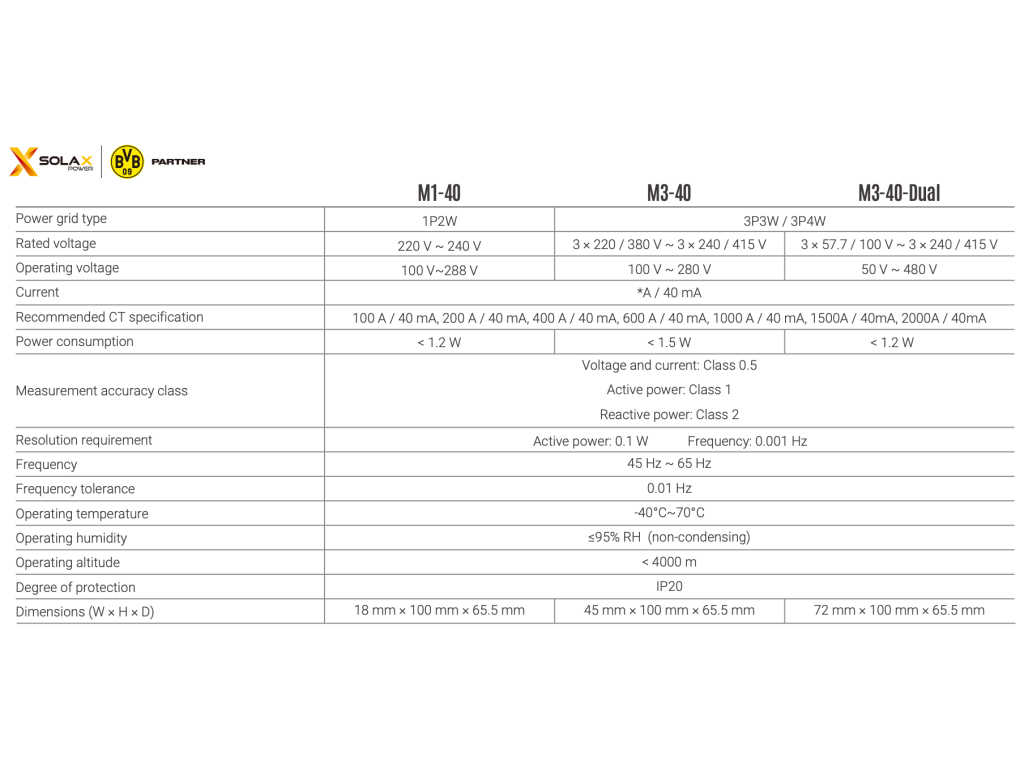

Technické vlastnosti
Parametry
| Parametr | Hodnota |
|---|---|
| Druh | elektroměr |
| Počet fází | 3 |
| Komunikační rozhraní | RS485 (svorkovnice / RJ45) |
| Třída krytí | IP20 |
| Provozní teplota (°C) | -40 až +70 |
| Šířka (mm) | 45 |
| Hloubka (mm) | 66 |
| Výška (mm) | 100 |
| Váha (kg) | 0.680 |
| Typ měření | nepřímé (přes proudové transformátory) |
| Jmenovitý primární proud CT (A) | 100 |
| Sekundární výstupní proud CT (mA) | 40 |
| Jmenovité napětí (V) | 3 × 220/380 až 3 × 240/415 |
| Pracovní napětí (V) | 100 až 280 |
| Typ sítě | 3P3W / 3P4W |
| Frekvence sítě (Hz) | 45 až 65 |
| Třída přesnosti (činný výkon) | Třída 1 |
| Třída přesnosti (napětí a proud) | Třída 0.5 |
| Třída přesnosti (jalový výkon) | Třída 2 |
| Vlastní spotřeba (W) | < 1.2 |
| Typ montáže | na DIN lištu (35 mm) |
| Délka kabelu k CT (m) | 2 |
| Délka komunikačního kabelu (m) | 5 |
| Max. provozní nadmořská výška (m) | 4000 |
Kde se produkt používá
Slouží jako centrální měřicí bod na vstupu do objektu pro správné vyvažování fází a řízení toku energie mezi střídačem, baterií a distribuční sítí.
Nezbytná součást systému pro instalace vyžadující přísný zákaz dodávky přebytků do sítě (tzv. bezpřetokový režim).
Umožňuje detailní náhled na spotřebu jednotlivých fází v aplikaci SolaX Cloud a optimalizaci využití vlastní vyrobené elektřiny.
S čím je kompatibilní
- Střídače SolaX Power Plně kompatibilní s třífázovými i jednofázovými měniči SolaX Power řad X3-HYBRID G4 / G4 PRO, X3-IES, X3-ULTRA, X3-PRO G2, X3-MIC G2, X3-MEGA G2, X3-FORTH a dalšími.
- Komunikační příslušenství Podporuje přímé kabelové propojení přes dodávaný CAT6 RJ45 kabel i bezdrátový modul SolaX Wi-BR.
Doporučené příslušenství
Třífázový hybridní střídač SolaX vyžaduje elektroměr M3-40 pro přesné řízení toku energie a nabíjení bateriového úložiště.
Kompletní all-in-one systém SolaX plně spolupracuje s tímto elektroměrem pro monitoring síťového bodu.
Umožňuje dynamické řízení nabíjecího výkonu wallboxu na základě aktuální rezervované kapacity a výroby FVE.
Časté dotazy
Shrnutí
SolaX M3-40 s proudovými transformátory 100 A / 40 mA je přesné, rychlé a snadno instalovatelné řešení pro řízení toků energie v třífázových fotovoltaických systémech SolaX. Díky nepřímému měření, minimální latenci 50 ms a kompaktním rozměrům pro DIN lištu představuje spolehlivý prvek pro bezpečný a efektivní provoz vaší elektrárny.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| Typ AC měření: | nepřímé |
| Celkový počet napájených fází: | 3 |
| Max. celkový vstupní proud (A): | 100.00 |
| Typ montáže: | na DIN lištu |
| Výrobce: | SolaX Power |
| Název produktu výrobce: | M3-40 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 90283090 |
| Délka vč. obalu (cm): | 6.60 |
| Šířka vč. obalu (cm): | 4.50 |
| Výška vč. obalu (cm): | 10.00 |
| Váha vč. obalu (kg): | 1.590 |
| Počet kusů v krabici: | 24 |
| Počet kusů v malé krabičce: | 1 |
| Obalový materiál: | karton |
| Délka (mm): | 66.00 |
| Šířka (mm): | 45.00 |
| Výška (mm): | 100.00 |
| Hmotnost (kg): | 0.680 |
| Poskytovatel záruky: | SolaX Power |
| Standardní produktová záruka (roky): | 2 |
