Hybridní střídač GoodWe GW20K-ET (SPD II/WIFI/3P-METER) 20 kW
Kód: 1759119Související produkty
Detailní popis produktu
Třífázový hybridní střídač GoodWe GW20K-ET (20 kW)
Průmyslový a velký komerčně-rezidenční hybridní střídač s jmenovitým výkonem 20 kW. Umožňuje přímé připojení vysokonapěťových baterií, nabízí plně asymetrický výstup, integrované ochrany AFCI i přepěťové ochrany a splňuje požadavky připojení k distribuční síti v ČR (PPDS).
- Jmenovitý AC výkon 20 kW s možností předimenzování FV pole až na 30 kWp
- Podpora vysokonapěťových baterií v rozsahu 200 až 800 V
- Plná asymetrie fází pro optimalizaci vlastní spotřeby
- Integrovaná ochrana proti oblouku (AFCI) a DC přepěťová ochrana typu 2
Robustní energetické centrum pro náročné instalace
GoodWe GW20K-ET představuje spolehlivé řešení pro rozsáhlé fotovoltaické instalace vyžadující ukládání energie do akumulátorů. Zvládá vysoké vstupní proudy moderních fotovoltaických panelů a díky dvěma nezávislým sledovačům MPP s celkově čtyřmi stringy poskytuje dostatek flexibility při návrhu panelových polí na různých sklonech či orientacích střechy.
Hlavní výhody
Výkon 20 kW AC a možnost připojit až 30 kWp na straně DC zajišťují maximální energetické výnosy i za zhoršených světelných podmínek.
Široký rozsah napětí baterie 200–800 V a nabíjecí proud až 50 A umožňují rychlé ukládání i čerpání energie z kompatibilních bateriových modulů.
Střídač dodává energii do jednotlivých fází podle jejich aktuálního zatížení, což zabraňuje nechtěným přetokům a šetří náklady za odběr ze sítě.
Vybaven aktivní detekcí oblouku (AFCI), DC přepěťovou ochranou typu 2, AC ochranou typu 3 a integrovaným DC odpínačem pro maximální provozní bezpečnost.

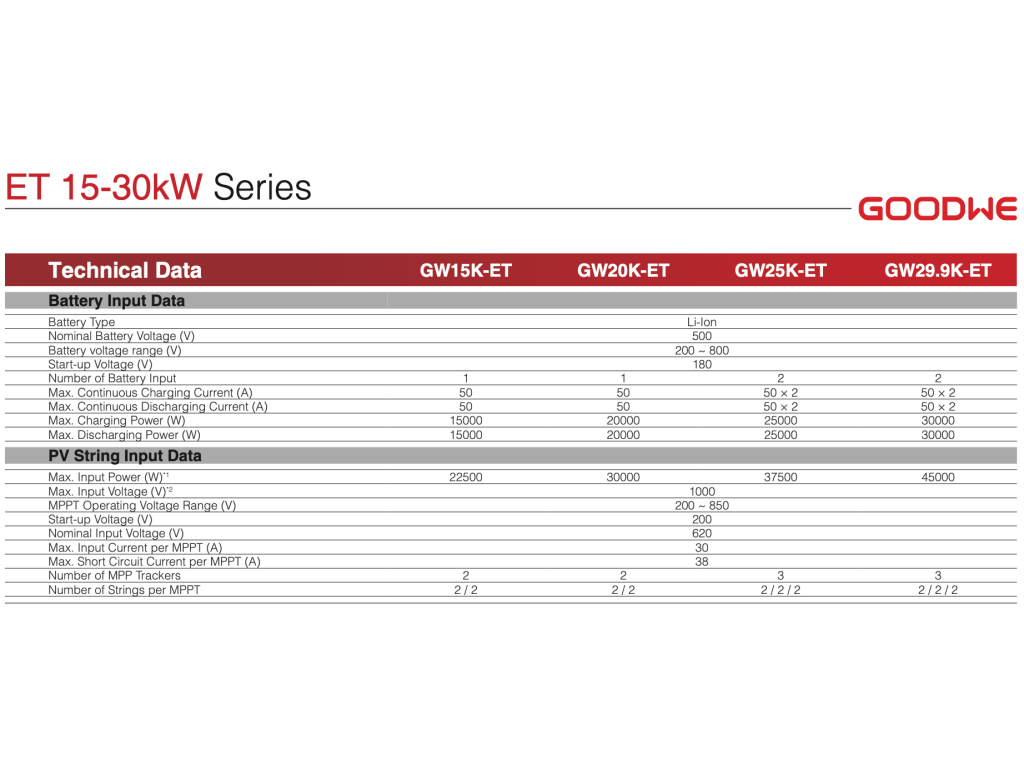

Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | hybridní | |
| Počet fází | 3 | |
| Jmenovitý výstupní výkon (W) | 20000 | |
| Max. AC výstupní výkon (W) | 20000 | |
| Max. AC zdánlivý výkon (VA) | 22000 | |
| Max. AC výstupní proud (A) | 31.9 | |
| Max. DC vstupní výkon (W) | 30000 | |
| Max. DC vstupní napětí (V) | 1000 | |
| Startovací vstupní napětí (V) | 200 | |
| Rozsah MPP napětí (V) | 200-850 | |
| Počet MPP trackerů | 2 | |
| Počet stringů na MPPT | 2 | celkem 4 vstupy |
| Max. DC vstupní proud na MPPT (A) | 30 | |
| Max. celkový zkratový proud (A) | 76 | 38 A na MPPT |
| Max. účinnost (%) | 98.0 | |
| Evropská účinnost (%) | 97.5 | |
| Asymetrická dodávka | ano | |
| Typ baterie | vysokonapěťové baterie | |
| Napěťový rozsah baterie (V) | 200-800 | |
| Max. nabíjecí proud baterie (A) | 50 | |
| Záložní výstup EPS / backup | ano | omezený backup |
| Komunikační rozhraní | RS485, Wi-Fi | |
| Monitoring | Wi-Fi | |
| Ochrany | AFCI, DC přepěťová ochrana typ 2, AC typ 3 | |
| Integrovaný DC odpojovač | ano | |
| Třída krytí | IP66 | |
| Topologie | beztransformátorová | |
| Soulad s PPDS | ano | |
| Provozní teplota (°C) | od -35 | |
| Šířka (mm) | 520 | |
| Výška (mm) | 660 | |
| Hloubka (mm) | 220 | |
| Váha (kg) | 48 | |
| Záruka (let) | 5 | poskytovatel GoodWe |
Kde se produkt používá
Ideální pro provozovny, dílny a kancelářské budovy s vyšší vlastní spotřebou a požadavkem na akumulaci do baterií pro snížení rezervovaného příkonu.
Vhodný pro rozsáhlejší rodinné domy s vysokou spotřebou elektrické energie, např. s tepelným čerpadlem a nabíjením elektromobilu.
S čím je kompatibilní
- Bateriové systémy Kompatibilní s certifikovanými vysokonapěťovými bateriovými úložišti pracujícími v DC rozsahu 200 až 800 V (např. řada GoodWe Lynx).
- Distribuční síť v ČR Zařízení splňuje podmínky pro paralelní připojení k distribučním soustavám (PPDS).
Doporučené příslušenství
Kompatibilní vysokonapěťový bateriový systém pro ukládání přebytků a zálohování napájení.
Rozšiřující komunikační jednotka pro centrální správu a detailní monitorování větších instalací.
Třífázová nabíjecí stanice s přímou integrací do ekosystému měniče pro efektivní nabíjení z fotovoltaiky.
Časté dotazy
Shrnutí
GoodWe GW20K-ET je spolehlivý 20kW třífázový hybridní střídač s vysokou účinností 98 %, asymetrickým provozem a integrovanými ochrannými prvky, který tvoří stabilní základ pro střední a větší fotovoltaické systémy s vysokonapěťovou baterií.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| ? Typ střídače: | hybridní |
| ? Počet fází: | třífázové |
| Max. účinnost měniče: | 98.0% |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 4 |
| ? Počet MPP trackerů: | 2 |
| Rozsah MPP napětí [V]: | 200-850 |
| Jmenovitý AC výstupní výkon [W]: | 20000 |
| Max. AC výstupní výkon [W]: | 20000 |
| Max. DC vstupní proud [A]: | 30 |
| Max. DC vstupní výkon [W]: | 30000 |
| Max. DC vstupní napětí [V]: | 1000 |
| ? Topologie: | beztransformátorová |
| Záruka výrobce: | 10 let |
| ? Soulad s PPDS: | ANO |
| Třída krytí [IP]: | IP66 |
| Šířka [mm]: | 520 |
| Výška [mm]: | 660 |
| Hloubka [mm]: | 220 |
| Váha [kg]: | 48.0 |
| Záruka výrobce (funkčnost): | 10 let |
| AC jmenovitý výkon (kW): | 20.00 |
| AC přepěťová ochrana: | typ 3 |
| Připojení k HDO: | ano |
| Počet nezávislých MPPT (ks): | 2 |
| Odpojovač při detekci oblouku: | ano |
| Připojení baterie: | DC |
| DC přepěťová ochrana: | typ 2 |
| Displej: | bez displeje |
| Celkový počet napájených fází: | 3 |
| Omezený backup: | ano |
| Evropská účinnost (%): | 97.50 |
| Stupeň krytí: | IP66 |
| Max. počet vstupních stringů: | 4 |
| Integrovaný AC odpojovač: | ne |
| Integrovaný DC odpojovač: | ano |
| Kontakt pro optimalizaci vlastní spotřeby (např. pro tepelné čerpadlo): | 1 |
| Nabíjecí napětí (V): | 200 - 800 |
| Nabíjecí proud (A): | 50.00 |
| Peak shaving: | ano |
| Max. AC výkon (kVA): | 22.00 |
| Max. výstupní proud (A): | 31.90 |
| Max. výkon DC generátoru (kWp): | 30.00 |
| Max. vstupní napětí DC (V): | 1000.00 |
| Max. celkový vstupní proud DC (A): | 60.00 |
| Max. vstupní proud na MPPT (A): | 30 |
| Max. celkový zkratový proud (A): | 76.00 |
| Max. zkratový proud na MPPT (A): | 38 |
| Max. vstupní napětí MPPT (V): | 850.00 |
| Max. účinnost (%): | 98.00 |
| Min. vstupní napětí (V): | 200 |
| Min. vstupní napětí MPPT (V): | 200.00 |
| Min. provozní teplota okolí (°C): | -35 |
| Rozhraní 1: | RS485 |
| Rozhraní 2: | W-Lan |
| Startovací vstupní napětí (V): | 200 |
| Topologie: | beztransformátorová |
| Výrobce: | GoodWe |
| Název produktu výrobce: | GW20K-ET |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85044084 |
| Délka vč. obalu (cm): | 87.00 |
| Šířka vč. obalu (cm): | 65.00 |
| Výška vč. obalu (cm): | 33.00 |
| Váha vč. obalu (kg): | 56.000 |
| Počet kusů na paletě: | 4 |
| Počet kusů v kontejneru: | 168 |
| Váha palety (kg): | 239.00 |
| Rozměry palety DxŠxV (mm): | 1350x920x800 |
| Obalový materiál: | karton |
| Délka (mm): | 660.00 |
| Šířka (mm): | 520.00 |
| Výška (mm): | 220.00 |
| Hmotnost (kg): | 48.000 |
| Poskytovatel záruky: | GoodWe |
| Záruka na produkt (let): | 5 |
| Váha [kg]: | 48.0 |
| Hloubka [mm]: | 220 |
| Výška [mm]: | 660 |
| Počet fází: | třífázové |
| Soulad s PPDS: | ANO |
| Šířka [mm]: | 520 |
| Typ střídače: | hybridní |
| Záruka výrobce: | 10 let |
| Třída krytí [IP]: | IP66 |
| Počet MPP trackerů: | 2 |
| Asymetrická dodávka: | ano |
| Počet DC připojení: | 4 |
| Rozsah MPP napětí [V]: | 200-850 |
| Max. účinnost měniče: | 98.0% |
| Max. DC vstupní proud [A]: | 30 |
| Max. DC vstupní výkon [W]: | 30000 |
| Max. AC výstupní výkon [W]: | 20000 |
| Záruka výrobce (funkčnost): | 10 let |
| Max. DC vstupní napětí [V]: | 1000 |
| Jmenovitý AC výstupní výkon [W]: | 20000 |
