Bateriový set Pylontech Force-H1 10,65 kWh
Kód: 1754433Související produkty
Detailní popis produktu
Bateriový set Pylontech Force-H1 10,65 kWh
Vysokonapěťový modulární bateriový set skládající se z řídicí jednotky BMS a tří bateriových jednotek s bezpečnými LiFePO4 články. Nabízí jmenovité napětí 144 V, vysokou provozní spolehlivost a čistý design bez nutnosti viditelného propojování kabelů mezi moduly.
- Využitelná kapacita 10,10 kWh s hloubkou vybití až 95 %
- Životnost přes 6000 cyklů a záruka výrobce 10 let
- Stohovatelná konstrukce se stupněm krytí IP55
Sada obsahuje
Stabilní ukládání energie pro moderní fotovoltaiku
Sestava Pylontech Force-H1 o jmenovité kapacitě 10,65 kWh představuje efektivní řešení pro akumulaci solární energie v rodinných domech i menších komerčních instalacích. Základem setu je řídicí jednotka FC0500-40S-V2 a tři bateriové jednotky FH48074, které dohromady poskytují jmenovité napětí 144 V. Díky vertikálnímu stohování jednotlivých modulů na sebe odpadá nutnost instalace propojovací kabeláže mezi články, což výrazně urychluje montáž a eliminuje riziko chybného zapojení.
Hlavní výhody
Články LiFePO4 zaručují více než 6000 nabíjecích a vybíjecích cyklů při zachování vysoké bezpečnosti a stability systému.
Doporučený a maximální trvalý nabíjecí i vybíjecí proud 37 A zajišťuje plynulé pokrytí výkonových špiček domácnosti.
Vlastní řídicí jednotka Pylontech nepřetržitě monitoruje napětí, teplotu i proud jednotlivých článků a chrání je před přetížením.
Jednotlivé baterie se skládají přímo na sebe do kompaktní věže s vnitřními konektory, což šetří prostor i čas montáže.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | bateriový set | sestava BMS a 3 baterií |
| Typ baterie | HV | |
| Technologie článků | LiFePO4 | |
| Jmenovitá kapacita (kWh) | 10.65 | |
| Využitelná kapacita (kWh) | 10.10 | |
| Kapacita (Ah) | 74 | kapacita modulu |
| Jmenovité napětí (V) | 144.00 | 3× 48 V |
| Hloubka vybití DoD (%) | 95 | |
| Max. trvalý nabíjecí proud (A) | 37.00 | |
| Max. trvalý vybíjecí proud (A) | 37.00 | |
| Počet cyklů | 6000 | při 80 % DoD |

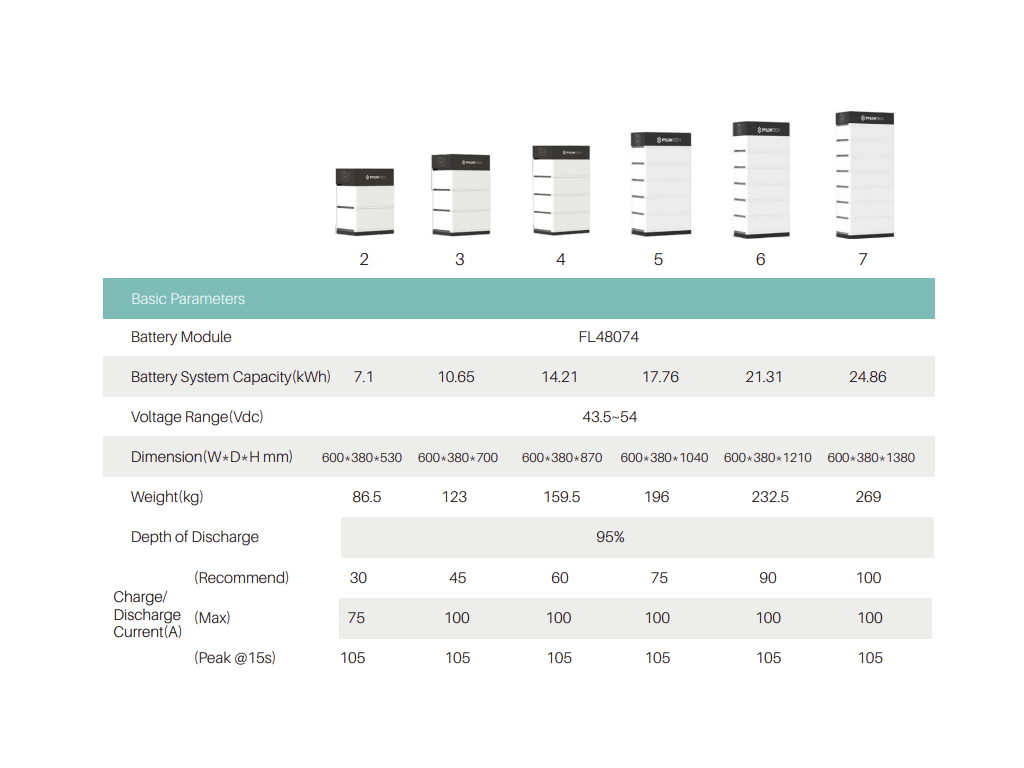

| Rozšiřitelnost | 3–7 modulů | max. 24.86 kWh |
| Komunikační rozhraní | RS485, CAN | |
| Třída krytí | IP55 | |
| Provozní teplota (°C) | 0 až 50 | |
| Šířka (mm) | 600.00 | |
| Hloubka (mm) | 380.00 | |
| Výška (mm) | 700.00 | |
| Váha (kg) | 119 | |
| Certifikace | UL1973, VDE2510-50, IEC62619, IEC62477, IEC62040, CE, UN38.3 | |
| Záruka | 10 let |
Kde se produkt používá
Slouží k ukládání nespotřebované solární energie během dne pro večerní a noční provoz domácnosti, čímž maximalizuje míru vlastní spotřeby.
Ve spojení s kompatibilním hybridním střídačem funguje jako spolehlivý zdroj energie v ostrovním (EPS/back-up) režimu pro napájení kritických spotřebičů.
S čím je kompatibilní
- Střídače napětí Kompatibilní s hybridními střídači podporujícími vysokonapěťové úložiště Pylontech Force-H1 přes rozhraní CAN/RS485 (např. vybrané modely GoodWe a další přední značky s odpovídajícím napěťovým rozsahem).
Časté dotazy
Shrnutí
Vysokonapěťový bateriový set slouží k akumulaci energie v hybridních fotovoltaických systémech. Sestava obsahuje řídicí jednotku BMS i bateriové články a je připravena k přímému propojení s kompatibilním hybridním střídačem.
Doplňkové parametry
| Kategorie: | Bateriové úložiště |
|---|---|
| Záruka: | 7 let |
| EAN: | LITHIUM ION BATERIE |
| Počet cyklů (80% DoD): | 6000 |
| Technologie: | LiFePO4 |
| Jmenovité napětí [V]: | 144.00 |
| Napětí baterie [V]: | 48.00 |
| Jmenovitá kapacita [kWh]: | 10.65 |
| Třída krytí [IP]: | 55 |
| Šířka [mm]: | 450 |
| Výška [mm]: | 1120 |
| Hloubka [mm]: | 300 |
| Váha [kg]: | 119 |
| Záruka výrobce (funkčnost): | 10 |
| Stupeň krytí: | IP55 |
| Kapacita rozšířitelná později: | ano s časovým omezením |
| Max. proud při vybíjení (A): | 37.00 |
| Max. proud při nabíjení (A): | 37.00 |
| DC jmenovité napětí (V): | 144.00 |
| Využitelná kapacita (kWh): | 10.10 |
| Chemické složení článků: | LFP |
| Popis nebezpečného zboží: | LITHIUM ION BATERIE |
| Hmotnost nebezpečného zboží (netto) (kg): | 118.800 |
| Třída nebezpečného zboží: | 9 |
| Kategorie přepravy nebezpečného zboží: | 2 |
| UN číslo: | 3480 |
| Typ balení nebezpečného zboží: | 4G |
| Výrobce: | Pylontech |
| Název produktu výrobce: | FORCE-H1 FH48074*FORCE-H1 FC0500-40S-V2 |
| Země původu pro Intrastat: | Čína |
| Číslo produktu pro Intrastat (HS-kód): | 85076000 |
| Klasifikační kód: | M4 |
| Kód omezení pro tunely: | (E) |
| Váha vč. obalu (kg): | 145.000 |
| Délka (mm): | 380.00 |
| Šířka (mm): | 600.00 |
| Výška (mm): | 700.00 |
| Hmotnost (kg): | 118.800 |
| Váha [kg]: | 119 |
| Technologie: | LiFePO4 |
| Hloubka [mm]: | 300 |
| Výška [mm]: | 1120 |
| Šířka [mm]: | 450 |
| Třída krytí [IP]: | 55 |
| Napětí baterie [V]: | 48.00 |
| Jmenovité napětí [V]: | 144.00 |
| Počet cyklů (80% DoD): | 6000 |
| Jmenovitá kapacita [kWh]: | 10.65 |
| Záruka výrobce (funkčnost): | 10 |
-
Montážní manuál česky (1.2 MB)
-
Montážní manuál česky – Force-H1-FH48074 (1.2 MB)
-
Montážní manuál česky – Force-H1-FC0500-40S-V2 (1.2 MB)
-
Datový list anglicky – Force-H1-FH48074 (1.7 MB)
-
Další informace anglicky – Force-H1-FH48074 (1.4 MB)
-
Záruční podmínky anglicky – Force-H1-FH48074 (191.2 kB)
-
Montážní manuál anglicky – Force-H1-FH48074 (5.2 MB)
-
Montážní manuál anglicky – Force-H1-FC0500-40S-V2 (2.2 MB)
-
Další informace anglicky – Force-H1-FC0500-40S-V2 (189.4 kB)
-
REACH anglicky – Force-H1-FC0500-40S-V2 (3.8 MB)
-
Datový list anglicky – Force-H1-FC0500-40S-V2 (1.2 MB)
-
Záruční podmínky anglicky – Force-H1-FC0500-40S-V2 (191.2 kB)
