Elektroměr ENIKA EM330DIN-AV53H-S1X

Kód: 10X0000101

Neohodnoceno

Značka: ENIKA.CZ s.r.o.

7 042 Kč / ks 5 820 Kč bez DPH

Skladem (2 ks)

Můžeme doručit do:

12.11.2026

Možnosti doručení

3fázový I vstupy 3×5 A (MTP) I RS485 Modbus RTU I montáž na DIN lištu

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

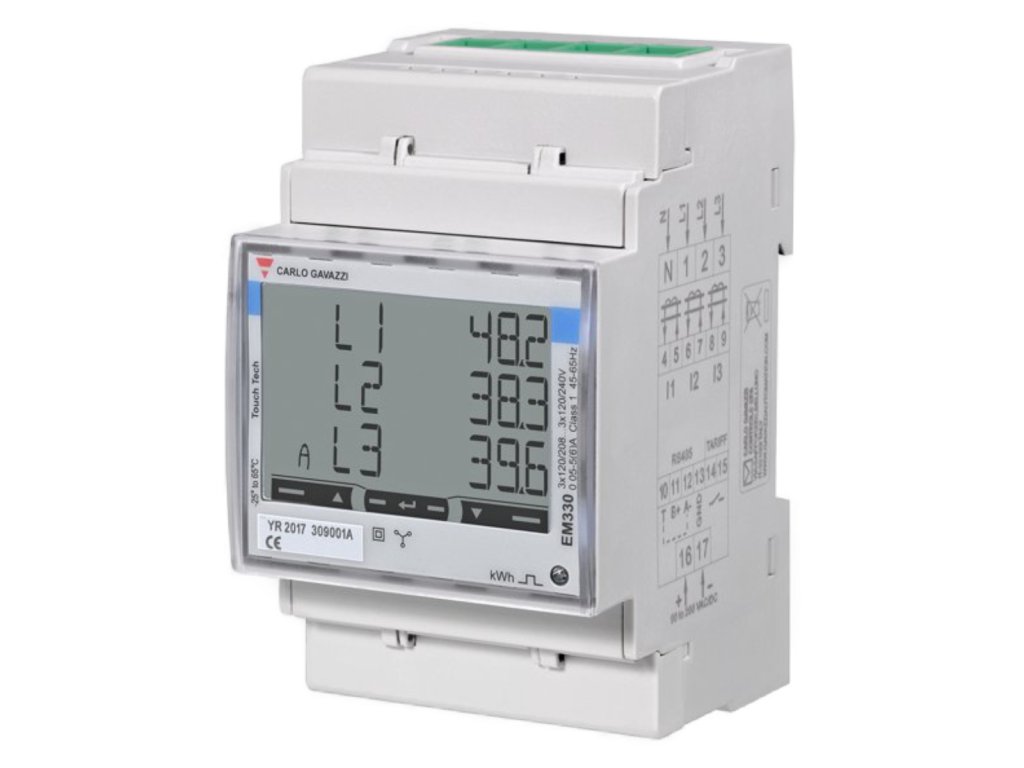

Třífázový elektroměr Carlo Gavazzi EM330DIN-AV53H-S1X

Kompaktní třífázový podružný elektroměr určený pro nepřímé měření pomocí externích měřicích transformátorů proudu (MTP) se sekundárním výstupem 5 A. Nabízí čtyřkvadrantní měření, komunikaci přes průmyslovou sběrnici RS485 Modbus RTU a přehledný podsvícený LCD displej s dotykovým ovládáním.

Vstupy 3×5 A pro nepřímé měření proudu přes MTP
Komunikační rozhraní RS485 Modbus RTU
Plně čtyřkvadrantní měření parametrů sítě

Přesná analýza a monitoring spotřeby i výroby

Elektroměr Carlo Gavazzi EM330DIN-AV53H-S1X (distribuce ENIKA.CZ) představuje spolehlivé řešení pro měření elektrické energie v třífázových soustavách s vyššími proudy, kde je vyžadováno nasazení měřicích transformátorů. Zařízení zaznamenává činnou i jalovou energii v obou směrech (odběr i dodávka) a poskytuje detailní přehled o napětí, proudu, frekvenci a účiníku. Díky podpoře protokolu Modbus RTU jej snadno integrujete do nadřazených řídicích jednotek, PLC nebo fotovoltaických systémů.

Hlavní výhody

Nepřímé měření 3×5 A

Elektroměr je navržen pro připojení externích proudových transformátorů, což umožňuje bezpečné měření libovolně vysokých provozních proudů v rozvaděči.

Sběrnice RS485 Modbus RTU

Otevřený komunikační protokol umožňuje snadné vyčítání všech elektrických veličin a integraci do systémů řízení spotřeby i energetického managementu.

Čtyřkvadrantní měření

Sledování toku energie ve všech čtyřech kvadrantech dovoluje přesně rozlišit spotřebu a výrobu (export/import) i induktivní či kapacitní složku.

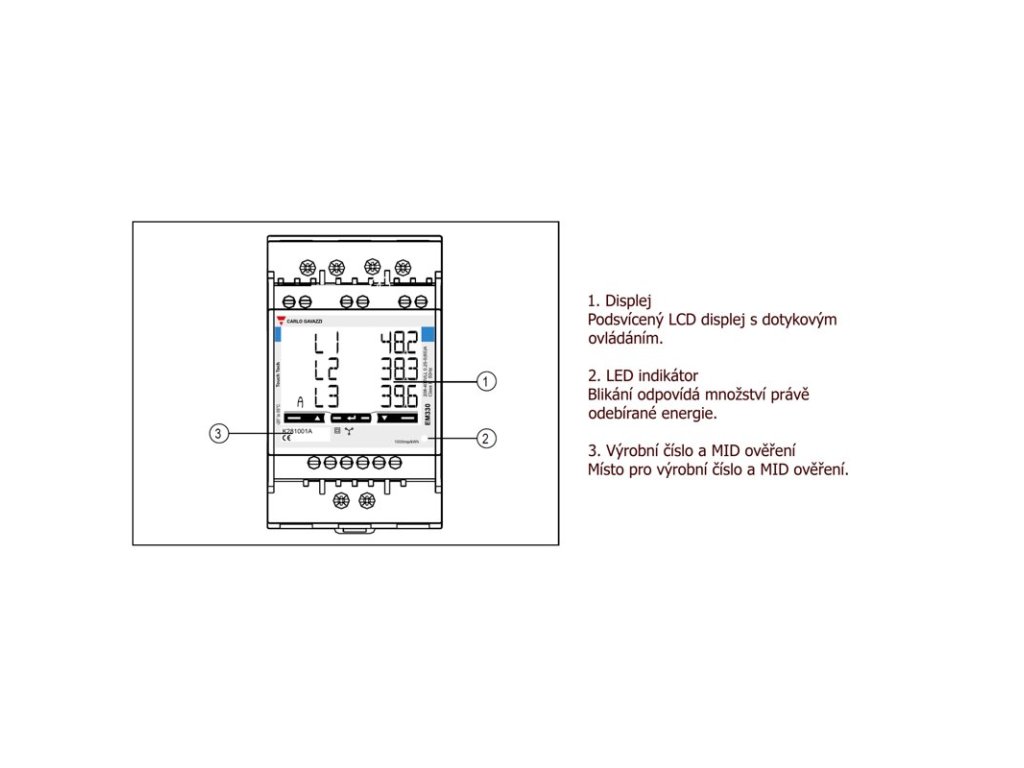

Dotykový podsvícený displej

Technologie Touch Tech poskytuje pohodlné ovládání a listování naměřenými hodnotami přímo na čelním panelu bez nutnosti mechanických tlačítek.

Technické vlastnosti

Nastavení režimů měřeníUmožňuje volbu mezi součtovým režimem (A = součet obou směrů toku) nebo samostatným odděleným měřením spotřeby a výroby (B).

Dvojtarifní počítadlaVybaveno tarifními vstupy pro sledování spotřeby ve vysokém a nízkém tarifu, včetně měření výkonového maxima v časovém úseku (DMD).

Podpora konfiguračního softwaru UCSK dispozici je servisní a nastavovací software UCS zdarma, který usnadňuje počáteční parametrizaci a diagnostiku zařízení přes sériovou linku.

Univerzální napájeníŠiroký rozsah pomocného napájecího napětí 90 až 260 V AC/DC zajišťuje stabilní provoz v různých typech instalací.

Parametry

Parametr	Hodnota
Druh	Elektroměr
Počet fází	3
Typ měření	Nepřímé (přes MTP)
Jmenovitý vstupní proud	5 A
Rozsah vstupního proudu	0.05–5 (6) A
Měřené napětí	230 / 400 V
Frekvence	45–65 Hz
Třída přesnosti	Class 1
Komunikační rozhraní	RS485 Modbus RTU
Napájecí napětí	90–260 V AC/DC
Montáž	DIN lišta
Provozní teplota	-25 až +65 °C
Váha	0.24 kg
Záruka	24 měsíců

Kde se produkt používá

Podružné měření v průmyslu a komerci

Monitorování spotřeby technologických celků a distribučních rozváděčů s vysokým proudovým zatížením.

Fotovoltaické instalace a EMS

Sledování energetické bilance odběrného místa pro regulátory přetoků a nadřazené řídicí systémy (např. Navisys či Victron Energy GX).

Fakturace a rozúčtování nákladů

Dvojtarifní měření pro přesné vyhodnocení nákladů v administrativních budovách a výrobních areálech.

S čím je kompatibilní

Měřicí transformátory proudu Kompatibilní s libovolnými měřicími transformátory proudu (MTP) se sekundárním výstupem 5 A.
Komunikační sítě Standardní linka RS485 s protokolem Modbus RTU podporuje propojení s PLC, PC převodníky i dataloggery.
Systémy Victron Energy GX Zařízení je podporováno v GX jednotkách; na portálu VRM se u řady EM3xx energetická bilance zobrazuje součtově.

Doporučené příslušenství

Adaptér ENIKA.CZ RS485/422 na USB

Umožňuje přímé propojení elektroměru s PC pro pohodlnou parametrizaci a diagnostiku v bezplatném softwaru UCS.

Časté dotazy

Lze dodatečně změnit převodový poměr měřicích transformátorů?

Nikoliv. Převodový poměr MTP lze v elektroměru nastavit pouze jednou při prvním uvedení do provozu. Následná změna již není možná, proto věnujte nastavení zvýšenou pozornost.

Jaké proudové transformátory je nutné k elektroměru připojit?

Elektroměr vyžaduje měřicí transformátory proudu s výstupním signálem 5 A (např. 100/5 A, 250/5 A atd.). Přímé zapojení fázových vodičů bez MTP není možné.

Jakým způsobem se elektroměr konfiguruje?

Konfiguraci lze provést buď přímo pomocí dotykového displeje Touch Tech, nebo komfortně z počítače pomocí servisního softwaru Carlo Gavazzi UCS přes rozhraní RS485.

Jak se naměřená data zobrazují v dohledovém portálu Victron VRM?

U přístrojů řady EM3xx se na portálu VRM v energetických bilancích data zobrazují vždy součtově, bez ohledu na to, zda je v jednotce GX nastaveno měření po fázích nebo součtově.

Shrnutí

Carlo Gavazzi EM330DIN-AV53H-S1X je spolehlivý třífázový podružný elektroměr pro nepřímé měření přes 5A transformátory. Díky čtyřkvadrantnímu měření, sběrnici RS485 Modbus RTU a podpoře softwaru UCS představuje ideální prvek pro energetický management i fotovoltaické instalace.

Instalaci a zapojení přístroje smí provádět pouze kvalifikovaný pracovník v oboru elektro podle platných norem a předpisů. Důrazně upozorňujeme, že převodový poměr MTP lze v přístroji nastavit pouze jednou při prvním uvedení do provozu; jakákoliv pozdější změna je systémově zablokována.
