FV měnič pro ohřev vody A-Z Traders AZrouter SMART 3F, třífázový
Kód: 1749820Související produkty
Detailní popis produktu
Chytré vytěžování přetoků z fotovoltaiky bez zbytečných kabelů
AZrouter SMART 3F je nastavitelný třífázový regulátor vlastní spotřeby pro fotovoltaické elektrárny. Průběžně vyhodnocuje energetickou bilanci objektu v každé fázi zvlášť a směřuje přebytky přímo do akumulačního ohřevu vody nebo topení. Díky bezdrátovému spojení mezi měřením v rozvaděči a výkonovou jednotkou u bojleru odpadá nutnost složitého protahování kabeláže napříč domem.
- Nezávislé měření i regulace v každé ze 3 fází – optimální pro asymetrické střídače
- Spolehlivé bezdrátové propojení na frekvenci 433 MHz s obousměrným dohledem
- Integrované polovodičové spínače s pulsní regulací a spínáním v nule
Efektivní akumulace přebytků do teplé vody

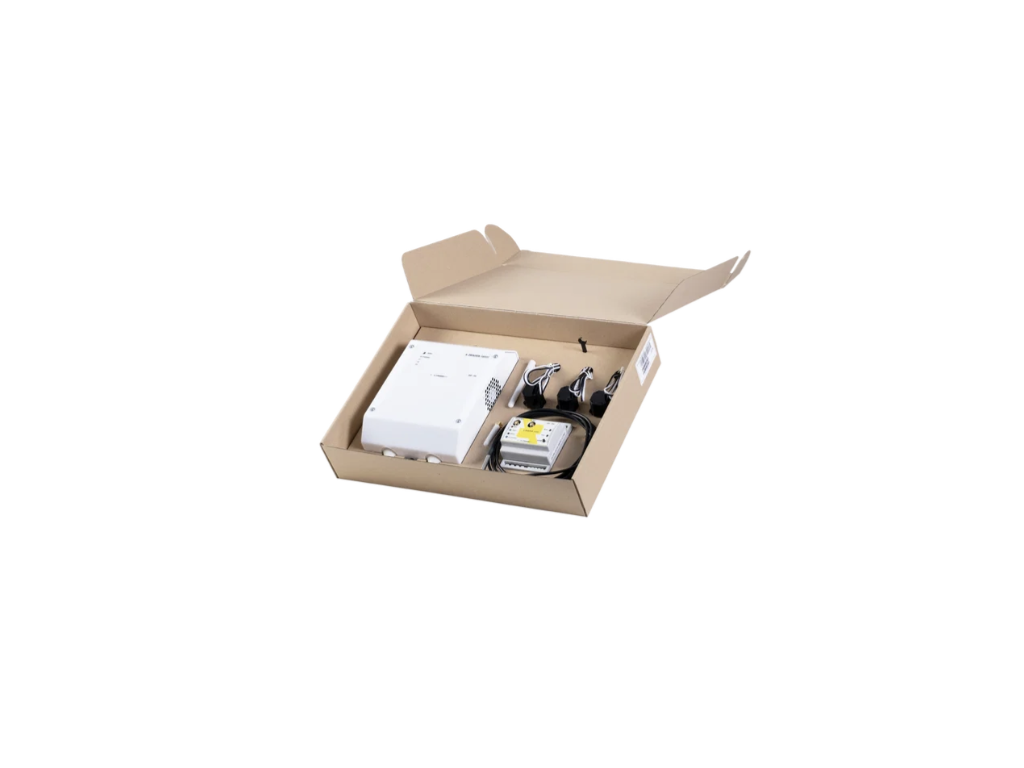

Sestava AZrouter SMART 3F představuje kompletní řešení pro zamezení neekonomických přetoků do distribuční sítě. Systém se skládá z měřicí jednotky DRP-3SM na DIN lištu a nástěnné regulační jednotky DRP-3SL, kterou zapojíte přímo k ohmickému spotřebiči. Obě jednotky spolu komunikují radiově, stav systému snadno zkontrolujete přes lokální webové rozhraní přes Wi-Fi nebo vzdáleně přes AZcloud.
Hlavní výhody
Jednotka měří napětí i proud nezávisle na všech třech fázích. Díky tomu dokáže přesně reagovat na asymetrickou výrobu i spotřebu a využít každou dostupnou watthodinu.
Spojení mezi měřením v rozvaděči a výkonovou částí probíhá bezdrátově s periodickou kontrolou spojení. V případě výpadku signálu přejdou jednotky bezpečně do definovaného stavu.
Regulace probíhá asynchronně pulsním spínáním při průchodu nulou. Tím se účinně potlačuje elektromagnetické rušení i nežádoucí kmitání napětí v domovní síti.
Opticky oddělené vstupy pro signál HDO a režim MODE umožňují nastavit nucený dohřev v nízkém tarifu nebo snadné přepínání mezi letním a zimním scénářem provozu.
Technické vlastnosti
Parametry
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Druh | regulátor vlastní spotřeby FVE | |
| Počet fází | 3 | podpora 1f až 3f instalací |
| Komunikační rozhraní | Wi-Fi 2.4 GHz, RF 433 MHz, RS-485 (Modbus-RTU) | |
| Monitoring | webové rozhraní, AZcloud | |
| Chlazení | aktivní | ventilátor s možností omezení otáček |
| Šířka (mm) | 385 | |
| Hloubka (mm) | 74 | |
| Výška (mm) | 285 | |
| Váha (kg) | 1.64 | |
| Záruka (let) | 2 | |
| Měřicí jednotka | DRP-3SM (montáž na DIN lištu) | |
| Regulační jednotka | DRP-3SL (montáž na stěnu) | |
| Měřicí transformátory proudu | 3x AZC-5050 (převod 1000:1, rozsah 0–40 až 0–60 A) | |
| Jištění okruhu regulace | max. 16A (charakteristika B) | |
| Maximální průřez vodiče (mm²) | 4 | pružinové svorky WAGO |
| Typ regulované zátěže | odporová (ohmická), zapojení do hvězdy s vyvedeným N | |
| Spínací prvky | integrované polovodičové (SSR), spínání v nule | |
| Vstup HDO | 180–250 V AC, opticky oddělený | |
| Vstup MODE | 180–250 V AC, opticky oddělený | |
| Maximální počet podřízených jednotek | 3 | kaskádní režim |
Kde se produkt používá
Plynulé směrování nespotřebované energie z FVE do topného tělesa v bojleru nebo akumulační nádrži.
Využití přebytků pro přitápění v akumulačních zásobnících otopné soustavy nebo bazénových výměnících.
Přesné fázové řízení přetoků eliminuje nechtěný odběr ze sítě na jedné fázi při současném přetoku na fázi jiné.
S čím je kompatibilní
- Elektrická topná tělesa Regulační jednotka je určena výhradně pro ohmickou (odporovou) zátěž. Při vícefázovém zapojení musí být spotřebič zapojen do hvězdy s vyvedeným nulovým vodičem (N).
- Fotovoltaické střídače Kompatibilní se všemi typy síťových i hybridních střídačů bez ohledu na značku; systém vyhodnocuje reálné toky na vstupu do objektu.
Doporučené příslušenství
Doplňková výkonová jednotka pro kaskádní řízení druhého nebo třetího nezávislého akumulačního spotřebiče.
Originální proudový transformátor s převodem 1000:1 vhodný jako náhradní díl nebo doplněk měřicího rozhraní.
Časté dotazy
Shrnutí
AZrouter SMART 3F představuje spolehlivé a montážně přívětivé řešení pro zužitkování přebytků z fotovoltaiky. Díky oddělené architektuře s bezdrátovým přenosem, nezávislému fázovému řízení a širokým možnostem automatizace pomocí HDO a webového rozhraní zajistí maximální energetickou soběstačnost vaší domácnosti.
Doplňkové parametry
| Kategorie: | Střídače a regulátory |
|---|---|
| Záruka: | 2 roky |
| Výrobce: | A-Z Traders |
| Název produktu výrobce: | AZrouter SMART 3F |
| Země původu pro Intrastat: | Česká republika |
| Číslo produktu pro Intrastat (HS-kód): | 85437090 |
| Váha vč. obalu (kg): | 2.000 |
| Délka (mm): | 74.00 |
| Šířka (mm): | 385.00 |
| Výška (mm): | 285.00 |
| Hmotnost (kg): | 1.640 |
| Poskytovatel záruky: | A-Z Traders |
| Záruka na produkt (let): | 2 |
